摇摆筛的结构原理有哪些以及其筛分方式?

李肖楠 2019-09-03 11:29原创 来源:大汉机械

摇摆筛是放人工的一种筛分设备,其在一定的情况下会有不同的筛分方式如下问所示。

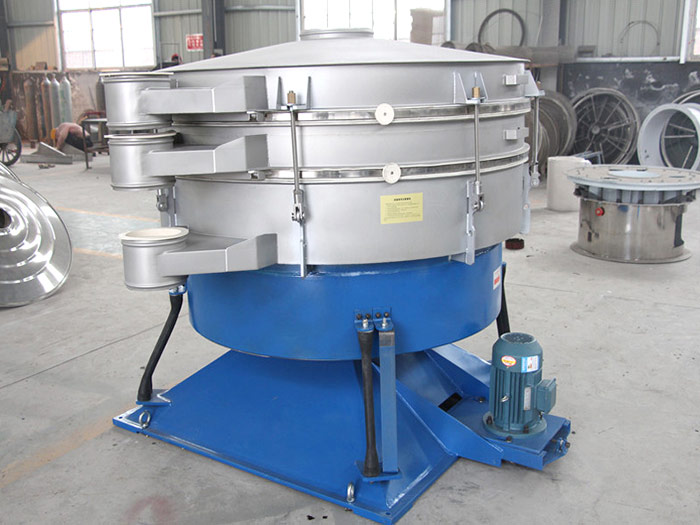

摇摆筛设备

摇摆筛

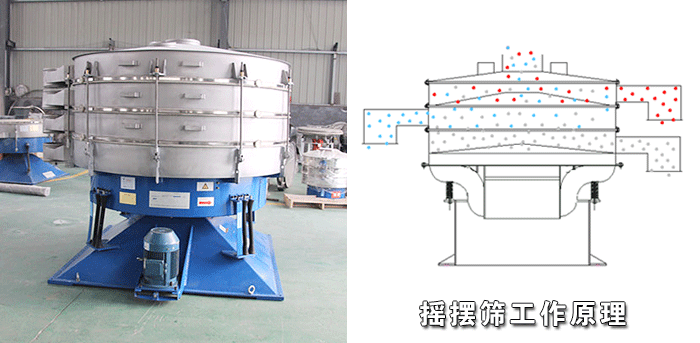

摇摆筛工作原理

1.基本的回转运动与人工筛分相类似。偏心率从25到40mm可调,低速V型皮带驱动从120到360rpm可调。

2.每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。

摇摆筛原理

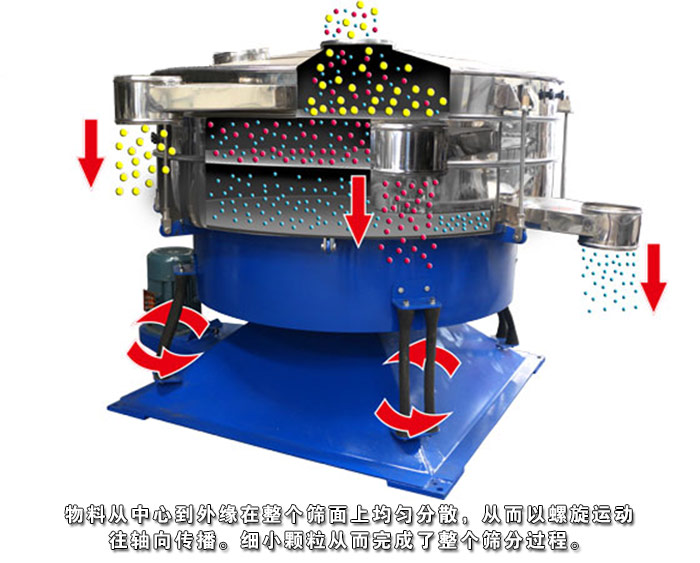

3.因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。

4.水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗粒被运到出口处,出口处由一个可调节的导向装置控制流量,该导向装置是控制物料停留时间的另一个因素。

摇摆筛结构

5.此次过程在每筛层之间重复进行。

筛分方式

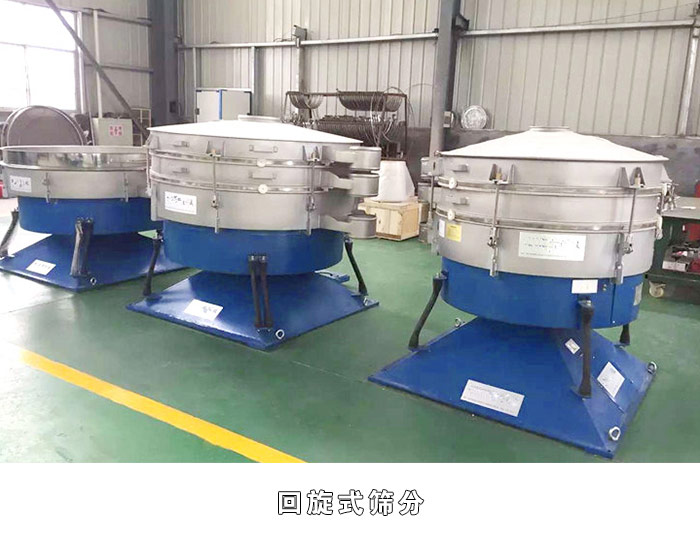

1、回旋式筛分

两层同样孔径的筛网,让筛过一次的物料再次筛分,以达到更高的筛分精度。

摇摆筛回旋式筛分

2、回旋式逆向筛分

物料筛分由细→中细→中→粗的方式筛分,粗物料起到一定的清洁网孔的作用。

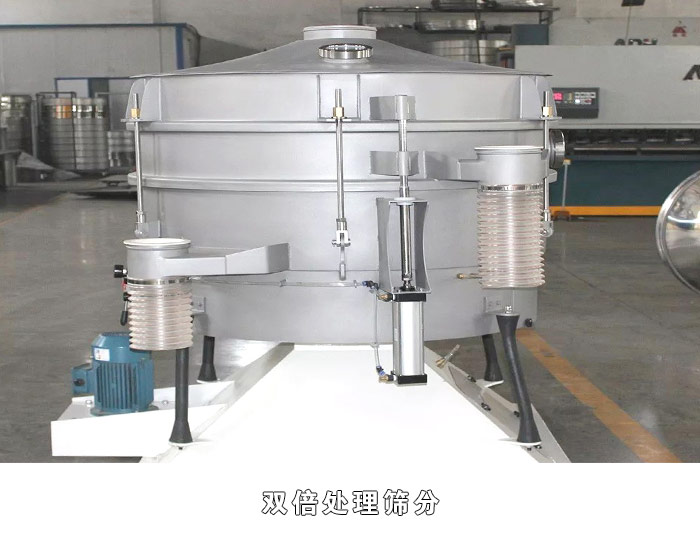

3、双倍处理筛分

进入筛机的物料均匀地分配到两个层面上,使单台筛机的处理能力提高近一倍,一台筛机当两台用。

摇摆筛双倍筛分

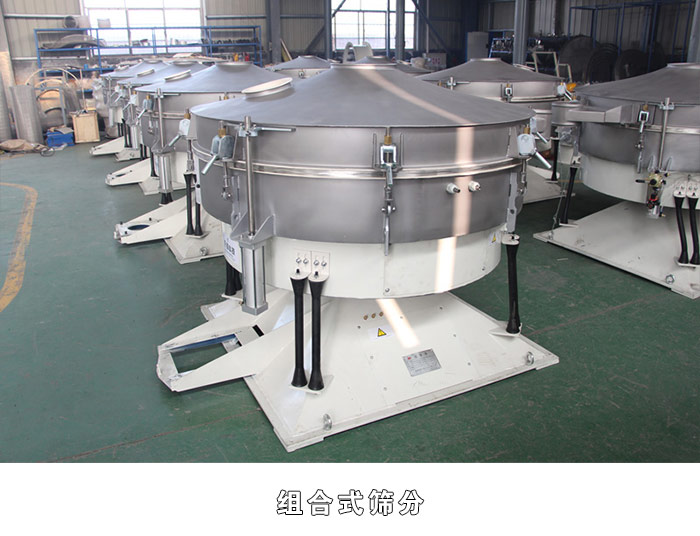

4、组合式筛分

普通筛分+回旋式筛分,提高单台筛机的使用率。

摇摆筛组合式筛分

相对于其结构原理以及其筛分方式,都是摇摆筛独有的特点,根据其特点,大家可以进行合理的选择。
