直线振动筛结构设计及应用

直线振动筛是精细筛分中一种使用比较广泛的一种筛分设备，主要用于筛分干式粉末及颗粒物料，广泛用于食品、医药、化工、冶金、建材、煤炭行业，大汉直线振动筛采用合理化设计以利于其发挥更好的筛分效果，接下来我们一起来了解一下吧。

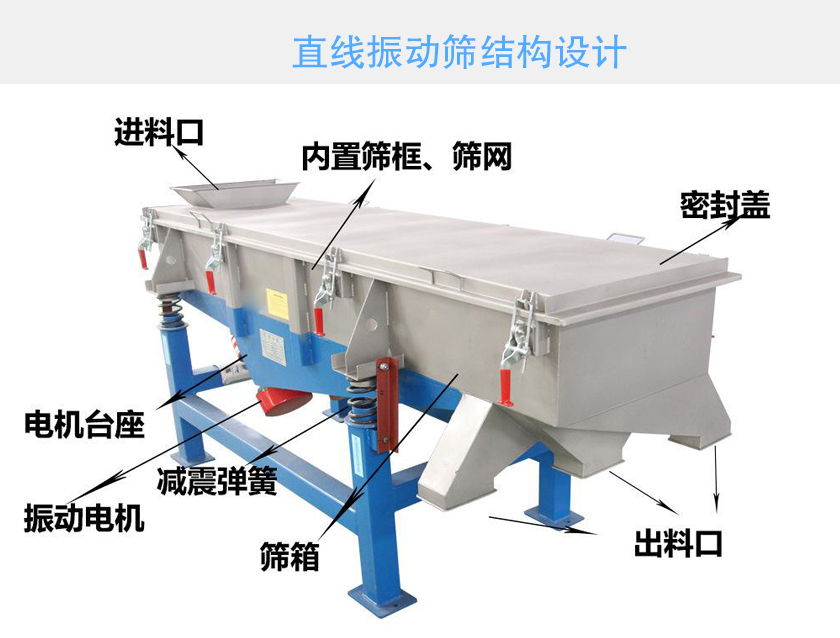

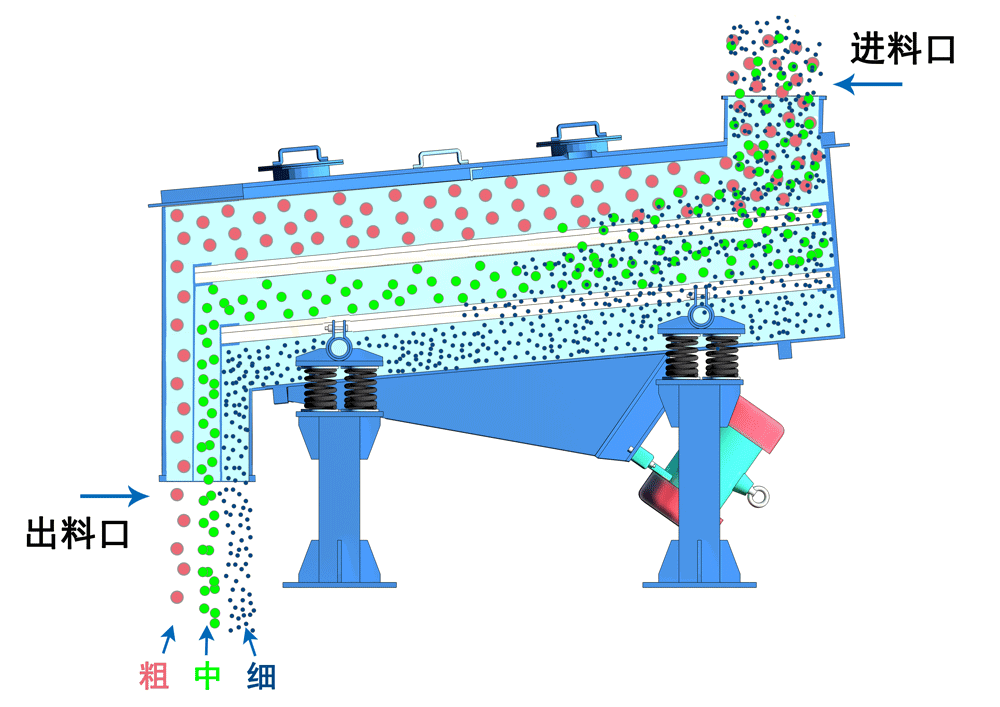

一、直线振动筛结构设计

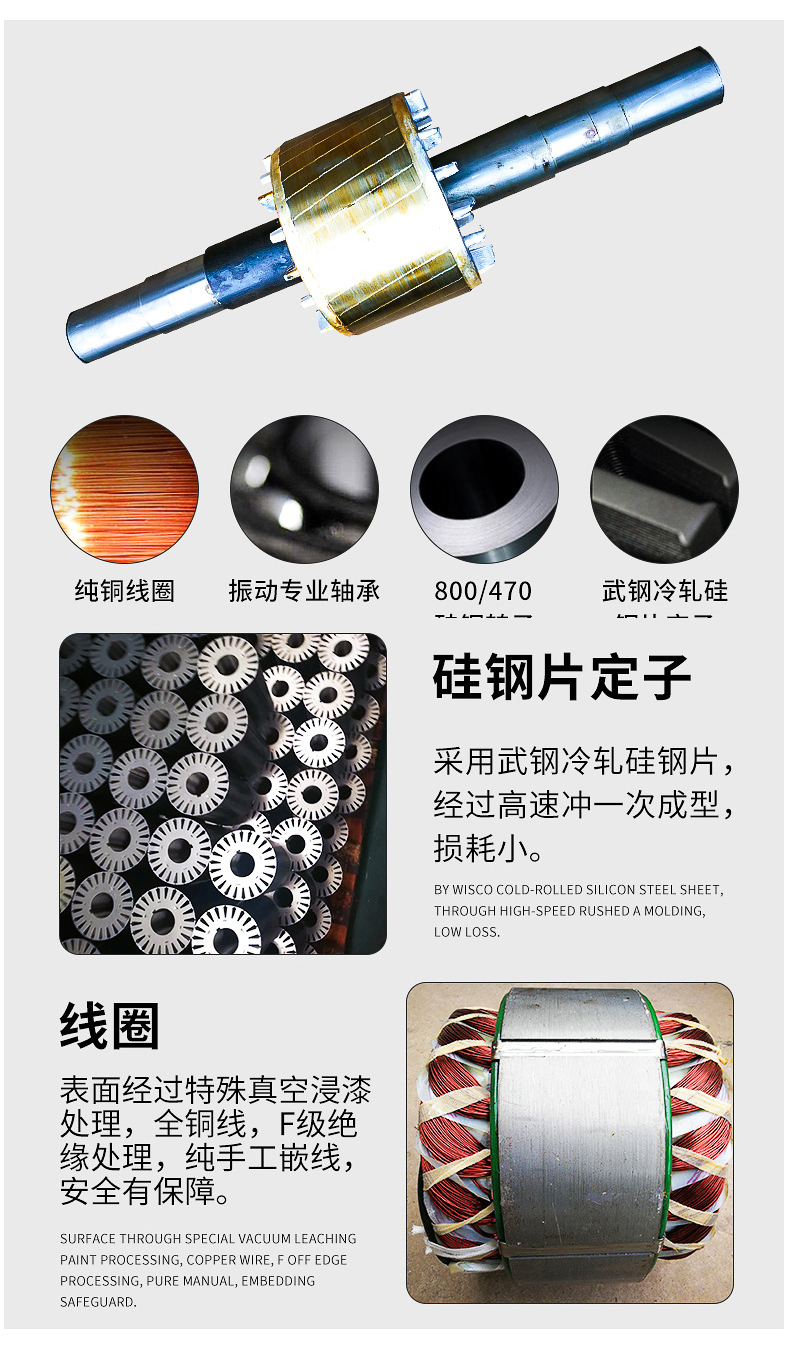

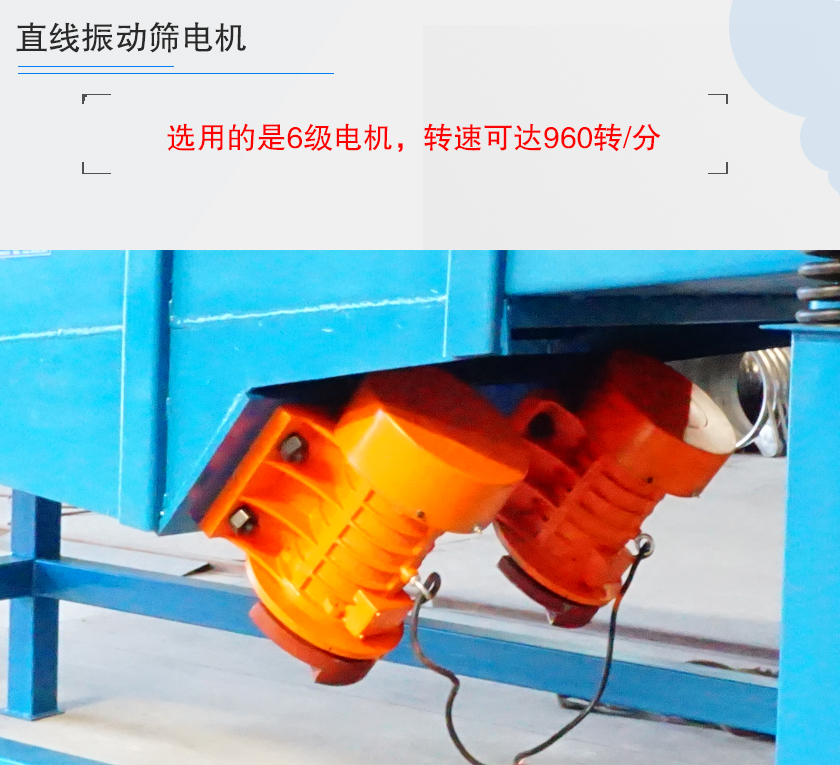

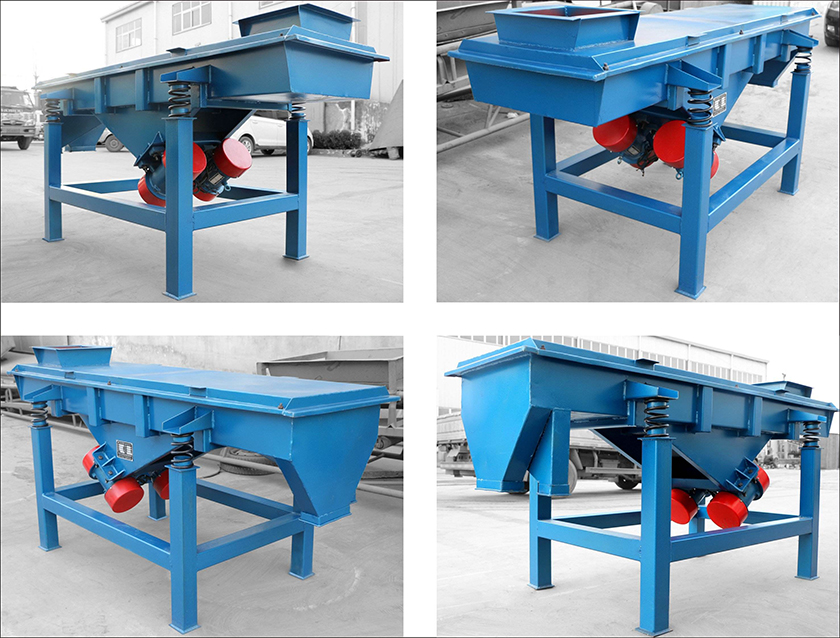

1、直线振动筛电机

直线振动筛采用双台卧式振动电机驱动，选用的是6级电机，转速可达960转/分，相较于其他精细筛分设备，直线振动筛产量会更大。

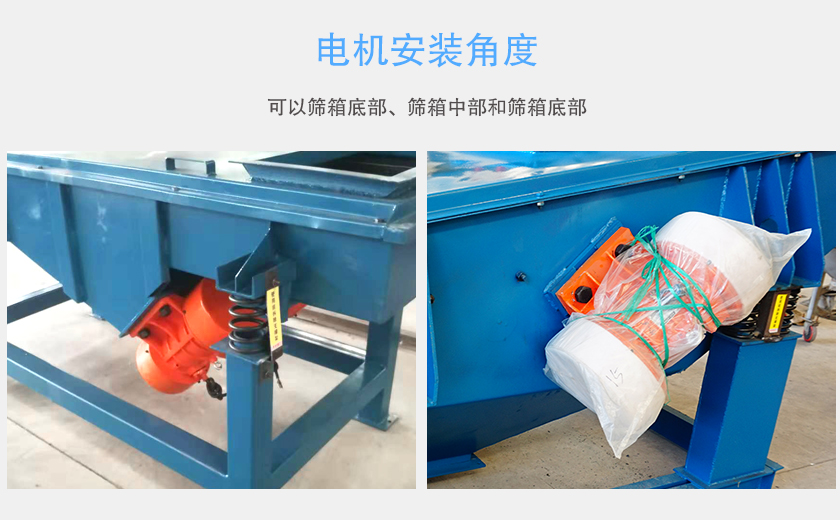

2、电机安装角度

直线振动筛振动电机安装可以根据用户要求和现场情况来设计，可以筛箱底部、筛箱中部和筛箱底部，如果用户场地过窄，可以将电机安装在设备的上部或者下部，对于直线振动筛出料口距离较低时，可以将电机安装在机身两侧。

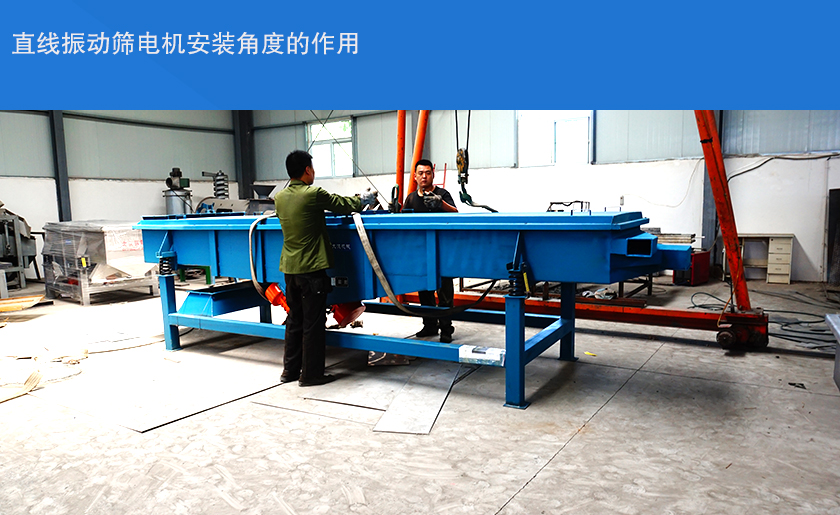

直线振动筛电机安装角度的作用：直线筛电机安装角度是可以调整的，角度不一样，其产生的振幅大小也不一样，一定倾角的直线振动筛，可以有效的提高筛分产量，增大生产效率，倾角越大，则筛分越快，物料与筛网接触的时间也更短，则筛网使用年限也会增加，角度过大。则容易造成筛分精度达不到，影响筛分质量，所以，直线振动筛的振动电机在安装时，角度的选取很重要，客户在开机使用直线振动筛前，应根据生产需求，调整好角度，一般直线振动筛厂家在筛机出厂前，将其角度调整为45°。

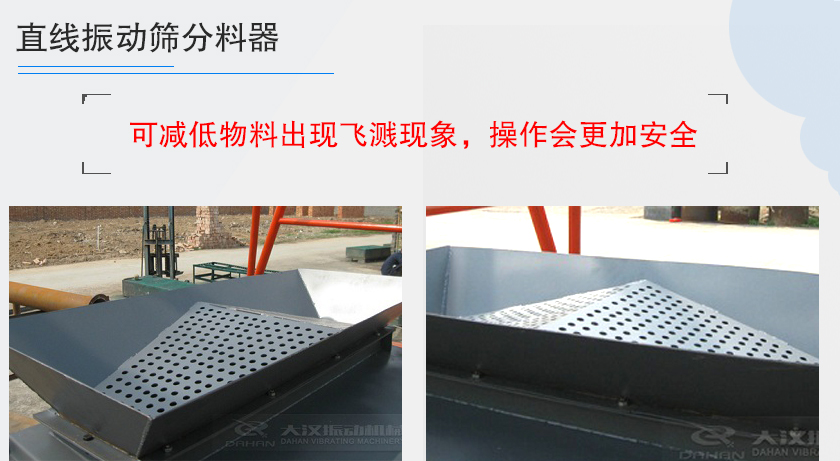

3、直线振动筛分料器

大汉直线振动筛在其进料口部位加装了伞形分料器，可以有效防止用户在给料过程中施加给筛网的压力和重力势能，能够减少物料在进料口堆积的现象，由于在进料口加装分料器的原因，可减低物料出现飞溅现象，操作会更加安全。

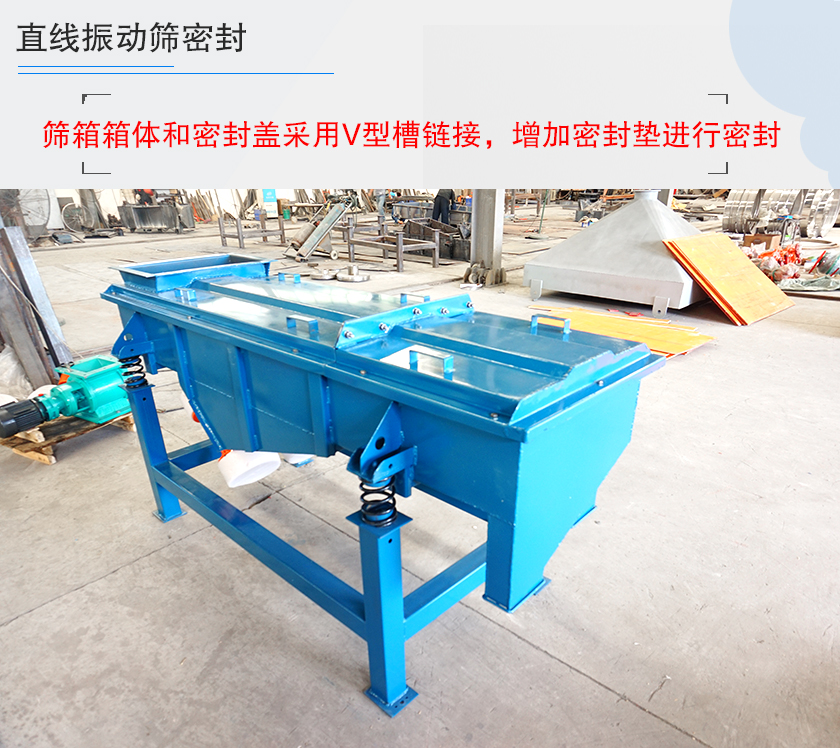

4、直线振动筛密封

大汉直线振动筛采用了全封闭结构，筛箱箱体和密封盖采用V型槽链接，增加密封垫进行密封，可以有效降低物料在筛分过程中的粉尘飞扬现象。

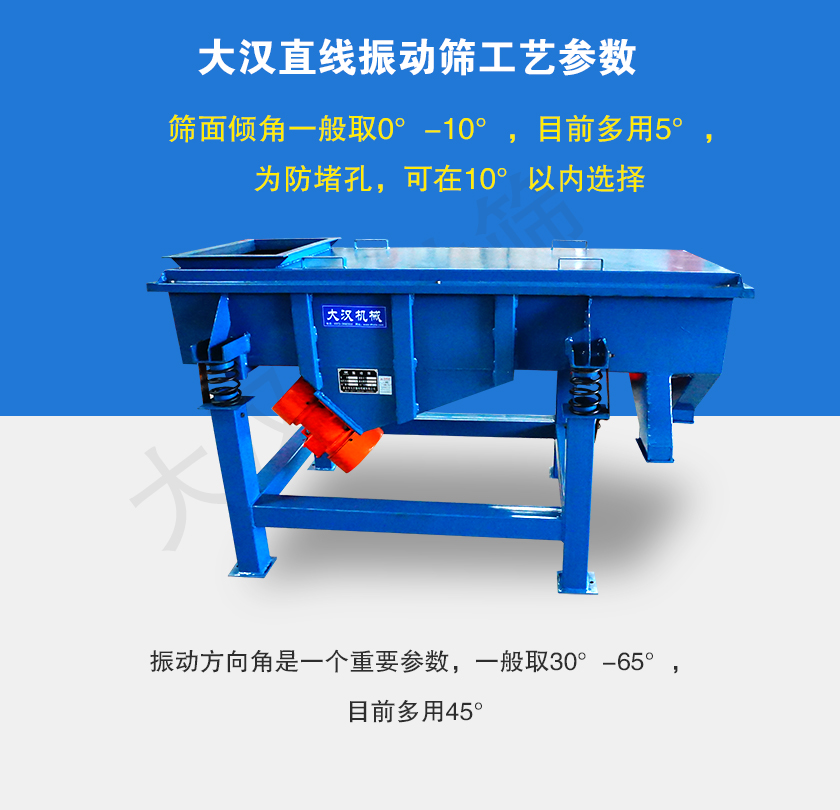

二、大汉直线振动筛工艺参数：

①筛面倾角一般取0°-10°，目前多用5°，为防堵孔，可在10°以内选择；

②振动方向角是一个重要参数，一般取30°-65°，目前多用45°；

③主要参数是振幅和频率，惯性振动筛的振动幅度要求相对大些，以便将筛孔附近的物料抛出筛面，同时还可以降低堵孔的概率，但是也不可以太大，太大了会对振动频率产生影响，还可能使振动强度加大，会降低振动筛的可靠性，使用细筛时一般选择较小振幅，粗筛选择的振动幅度较大。

对于直线振动筛，用于大块物料筛分时，取振幅为12mm～14mm，用于脱水、脱介、脱泥时，取振幅为8mm～14mm，其中振幅取大值时的筛孔要相应大些，相反地取小值时筛孔要小些；

④振动频率一般为700次／分～900次／分。

三、直线振动筛应用

直线振动筛主要用于筛分粒度在0.074—5mm，含水量小于7%，无粘性的各种干式粉状或颗粒状物料，广泛用用于食品、化工、医药、建材、粮食、化肥、碳素、磨料等行业，大汉直线振动筛每小时筛分产量可以达到20吨，筛分效率在96%以上。
