双螺旋输送机
输送量:458立方/时
输送长度:2-70米
适用物料:水泥、污泥、矿渣、生活垃圾、化工原料、废纸浆、煤粉等
应用领域:建材、治金、化工、采掘、煤炭、烟草、粮食、医药等行业
具体报价请致电
0373-268 2345
双螺旋输送机简介
双螺旋输送机又叫双轴螺旋输送机,是由两根分别焊有旋转叶片的旋转轴的螺旋输送机,在同样转速下,因为双螺旋叶片的螺旋角比单螺旋叶片高,所以单位时间内叶片输送流量较大,输送量已增加到原来的单螺旋的1.5-2倍之多。同时双轴螺旋输送机有破碎、搅拌、强推等功能,适合用于需要有一定破碎、搅拌效果的物料输送。

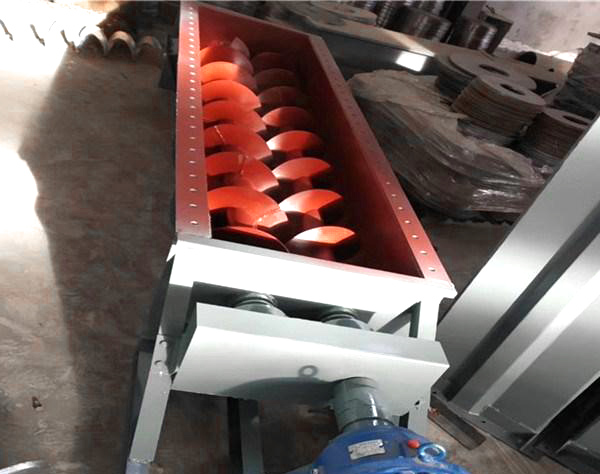

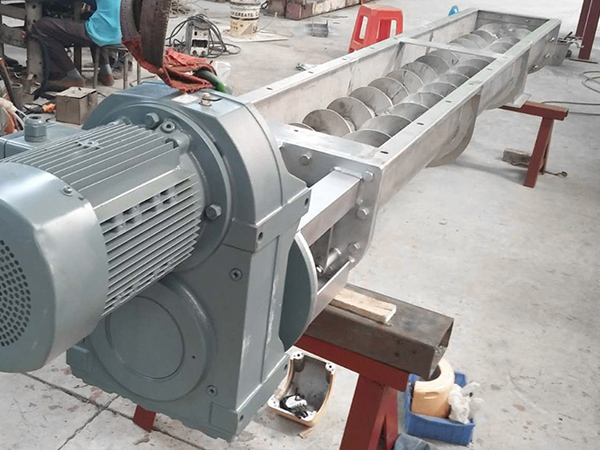

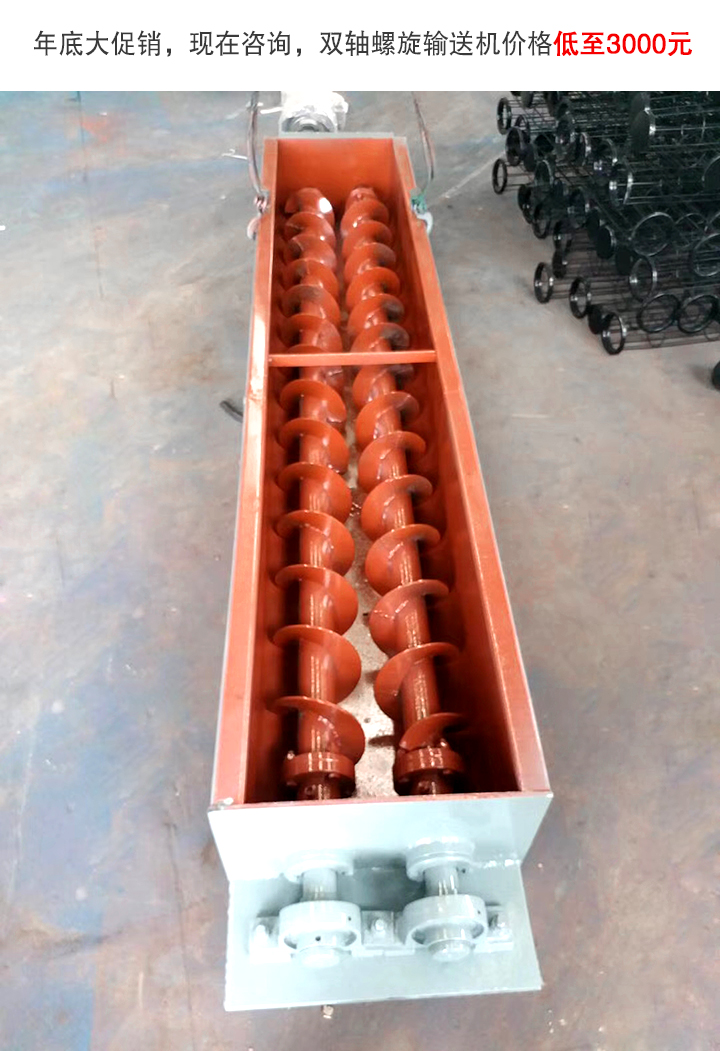

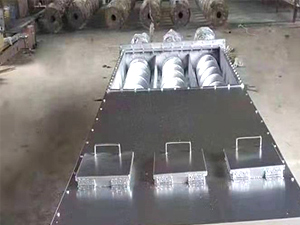

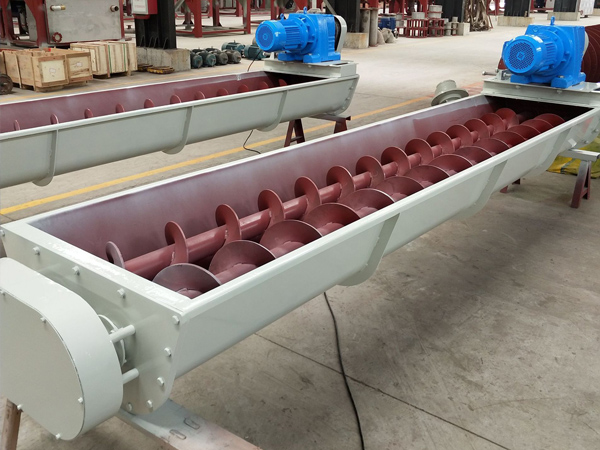

双螺旋输送机图片
双螺旋输送机视频
双螺旋输送机输送污泥
无轴双螺旋输送机输送湿粘土
双螺旋输送机技术参数
WLS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
螺旋直径(mm) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
螺距(mm) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
转速(r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
输送量QΦ=0.33(m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
功率Pd 1=10m(KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
功率Pd 1=30m(KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
转速(r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
输送量QΦ=0.33(m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
功率Pd 1=10m(KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
功率Pd 1=30m(KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
转速(r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
输送量QΦ=0.33(m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
功率Pd 1=10m(KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
功率Pd 1=30m(KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
转速(r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
输送量QΦ=0.33(m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
功率Pd 1=10m(KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
功率Pd 1=30m(KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
WLS型 | 螺距(mm) | 转速(r/min) | 输送量QΦ=0.33(m3/h) |
100 | 100 | 120 | 1.9 |
160 | 160 | 90 | 5.7 |
200 | 200 | 75 | 18 |
250 | 250 | 75 | 18 |
315 | 315 | 60 | 29.1 |
400 | 355 | 60 | 52.9 |
500 | 400 | 45 | 69.8 |
630 | 450 | 45 | 125 |
800 | 500 | 35 | 174 |
1000 | 560 | 30 | 261 |
1250 | 630 | 20 | 305 |

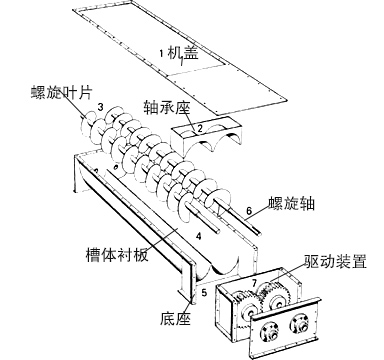

双螺旋输送机结构特点
1、高耐磨质料制成的搅拌机叶片,是搅拌机操纵寿命长、兼具混合、搅拌功能。
2、在同样转速下,因为双螺旋叶片的螺旋角比单螺旋叶片高,所以单位时间内叶片输送流量较大,双螺旋输送机输送量已增加到原来的单螺旋的1.5-2倍之多。
3、硬齿面减速机和力矩限止器,使设置装备摆设运行获得平安保障。
4、合理的喷雾装配,使灰水搅浑到达预期效果。
5、计划合理的轴座及密封装配结构,不单磨练便利,而且使水的漏、冒现象消除。
6、增添预加水段,使搅拌功效更好。

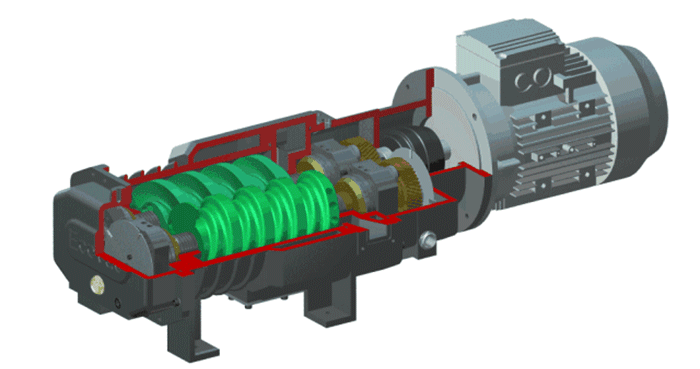

双螺旋输送机原理
在两条无缝钢管内分别装有一根实体螺旋,其中一根是左旋,另一根是右旋。工作时两根螺旋通过在轴伸位置的一对齿轮啮合转动,由于螺旋体的转动,使物料作轴向移动,从而达到输送目的。
双螺旋输送机的优点
1、两螺旋叶片的旋向是向反的,两螺旋体旋向向外,可防止物料卡死螺旋体。
2、具备破碎、搅拌、强推等功能,输送效果好,输送量较单轴可增加1.5-2倍,单机输送长度可达70米。
3、能实现密封输送,有利于输送易飞扬、炙热的活气味强烈的物料,可减少对环境的污染。
4、装载卸载方便。水平螺旋输送机可在其输送线路上的任一点装载卸载,对垂直螺旋输送机配置相对螺旋式取料装置可具有优良的取料性能。
5、能逆向输送,也可使一台输送机同时向两个方向输送物料。

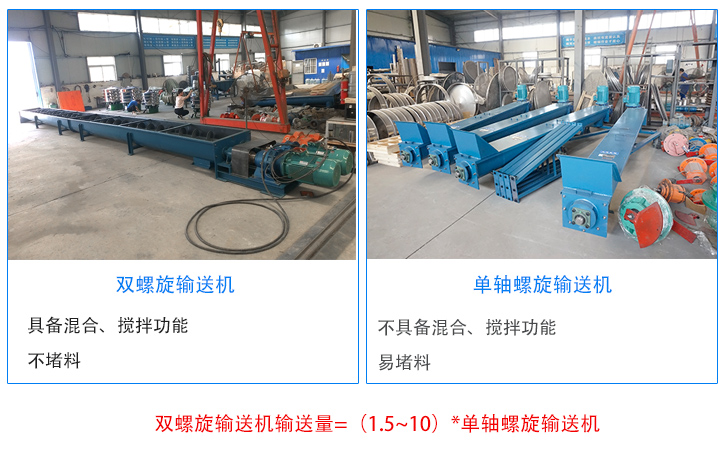

为什么选择双螺旋输送机?
1、具备混合、搅拌功能:双螺旋输送机有两个螺旋轴,并且旋向相反,具体混合搅拌的功能且不易卡料,单轴螺旋输送机无论向哪个方向运转,都不具体混合搅拌的功能,当物料放入进料口时,会自动将物料转动到中间,混合到一起。
2、输送量更高:在同样转速下,双螺旋叶片的螺旋角比单螺旋叶片高,因此双螺旋叶片的输送流量比单螺旋叶片大,同是旋转一周,双螺旋叶片的输送量是单螺旋的1.5-10倍。

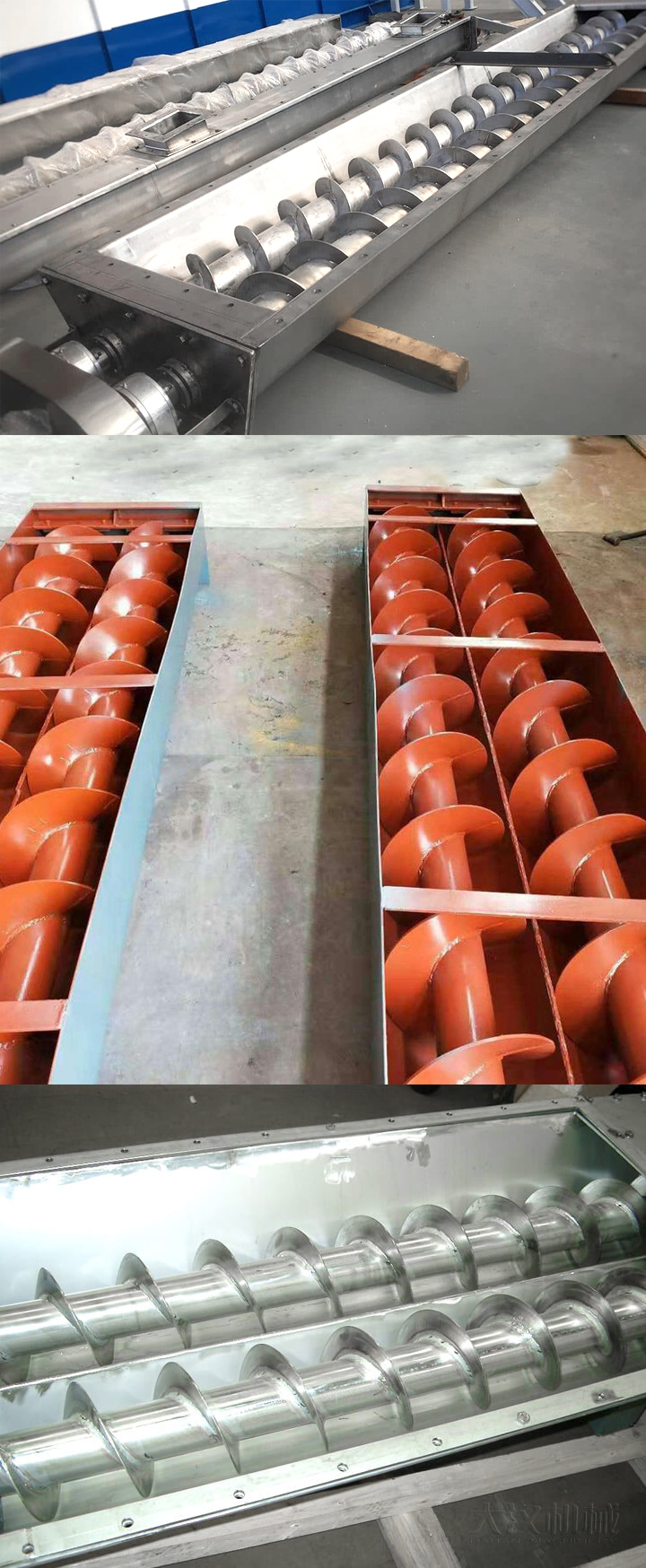

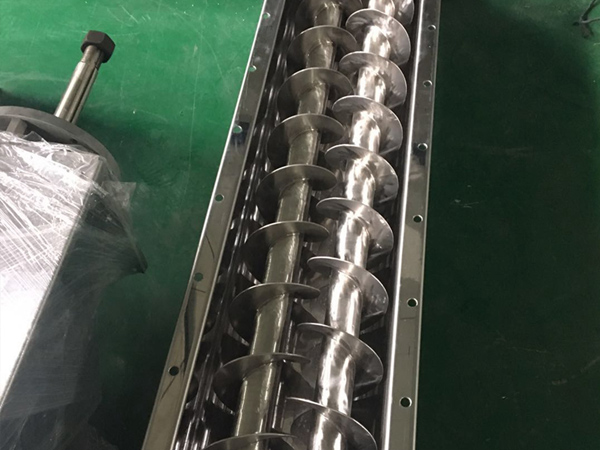

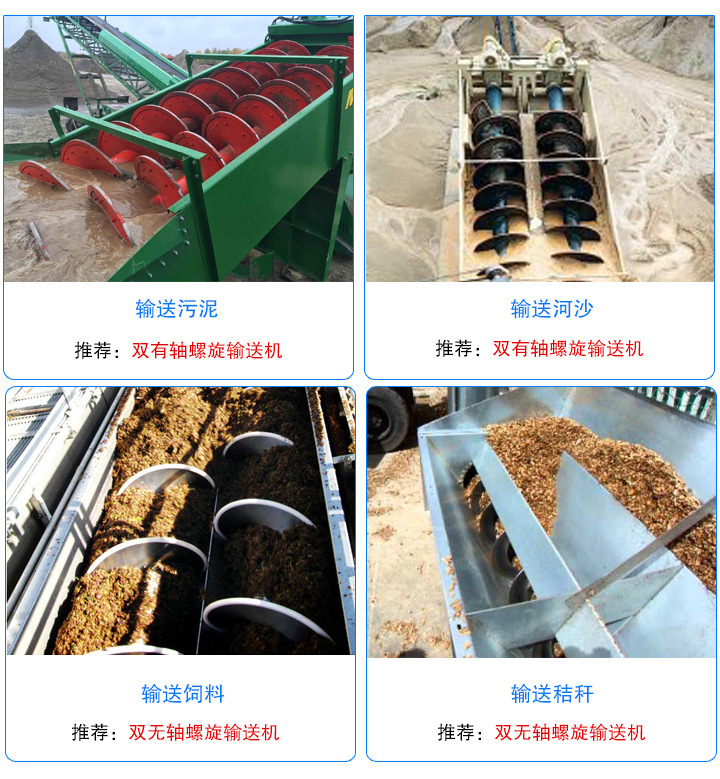

双螺旋输送机案例
双螺旋输送机价格
一,螺旋输送机的长度:一般螺旋的长度可以从1-70m,另外还可以分为水平输送和有角度输送
第二,就是配件的选择:电机分为普通和防爆型的
第三,双螺旋输送机壳体有Q235碳钢,304不锈钢,316L,310S等等
总结:拥有较高的输送长度就会影响输送量的增加,进而影响价格的高低,配件的选用,类型不同,所输送物料时发挥的作用不同,价格也就不同,使用材质不同,同样会引起价格的不同
双螺旋输送机厂家

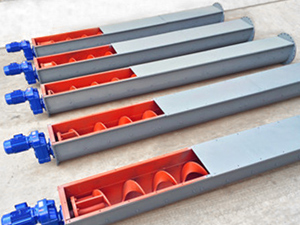

双螺旋输送机厂家试机
大汉双螺旋输送机厂家直销,没有"二次包装"无中间商挣差价,价格便宜。下单越快制造越快,厂家提供24小时在线答疑,3天内现货发送,免费送货上门/安装,厂家获得ISO与CE的质量认证,36天易损件包退换,360天产品质量问题包退换,质量有保障。针对有特殊需求的用户,我厂会派遣设计师会到场地进行测量,进行绘图设计,满足客户个性化需求。
-
问双螺旋输送机是同方向还是一正一反?
-
答其叶片的旋向是相反的,两螺旋体旋向向外,可以避免物料卡死螺旋体。
-
问双螺旋叶片与单螺旋叶片在输送物料时有什么区别?
-
答在同样的转速下,双螺旋叶片的导程角(或称螺旋角)比单螺旋叶片高,所以输送流量比单螺旋叶片大,同是旋转一周,双螺旋叶片的输送量比单螺旋叶片高出1.5-2倍。
-
问双螺旋输送机两个轴之间的距离为多少合适?
-
答根据用户现场及物料的性质,两个轴之间的距离可以定制以避免距离过近或过远导致无法输送的情况。
-
问双螺旋输送机能够输送哪些物料?
-
答可输送需要搅拌、流动性差的粉末、颗粒及小块状物料,如污泥、水泥、秸秆、鸡粪、麸皮等。
