绞龙螺旋输送机

应用视频

产品简介

绞龙螺旋输送机主要依靠螺旋叶片对颗粒或粉状物料进行水平、倾斜、垂直输送，大型绞龙叶片厚度可达10mm，根据物料情况可选碳钢、不锈钢、锰钢等材质，输送距离在2-70米。

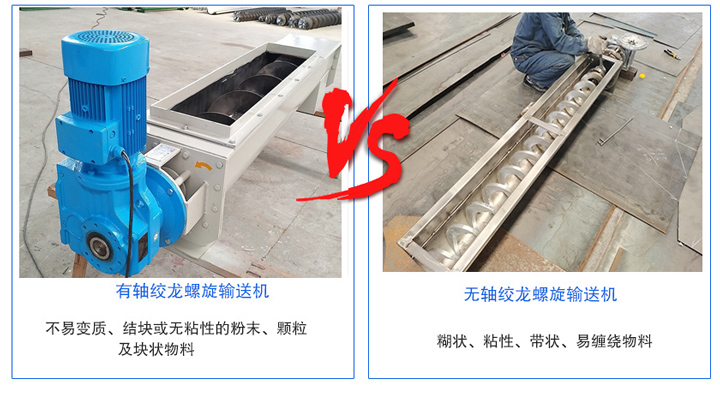

蛟龙螺旋输送机可分为有轴、无轴、双轴多种形式，可两端/中间装料和卸料，也可同时向两个方向输送物料，布置灵活，能同步完成物料的输送和混合、搅拌、松散、加热和冷却等工作。

双轴绞龙螺旋输送机：单轴绞龙输送量的1.5-2倍，输送过程可同时完成混合、搅拌等工作

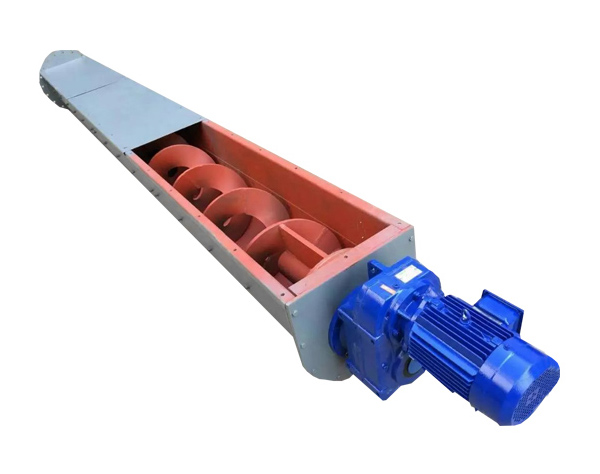

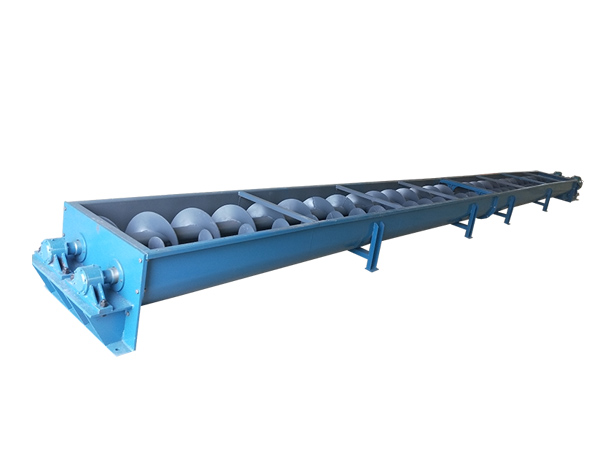

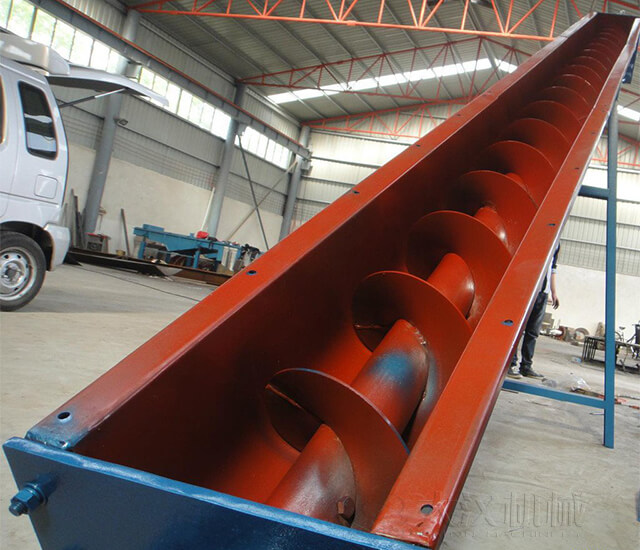

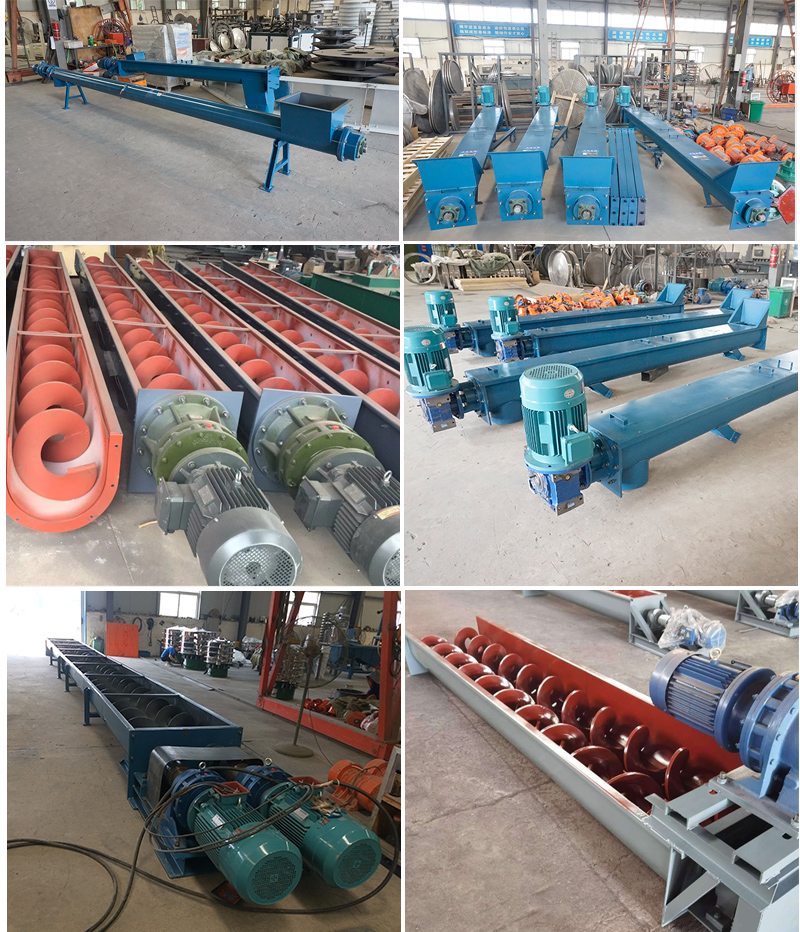

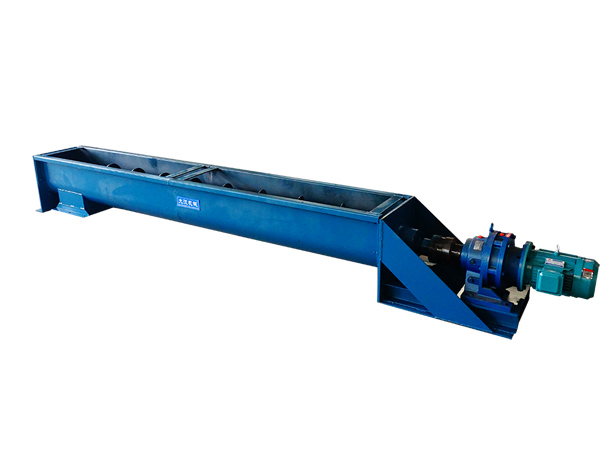

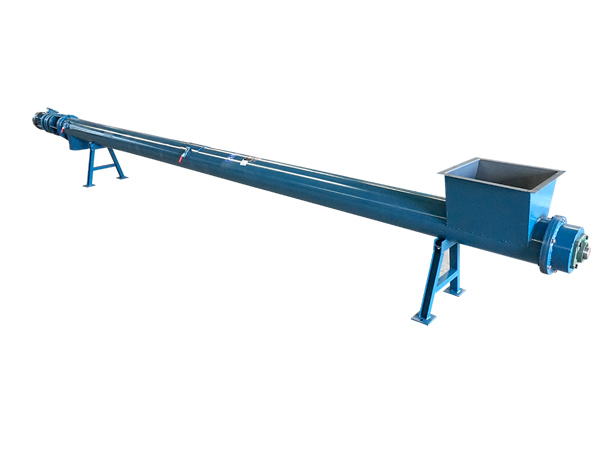

产品实拍

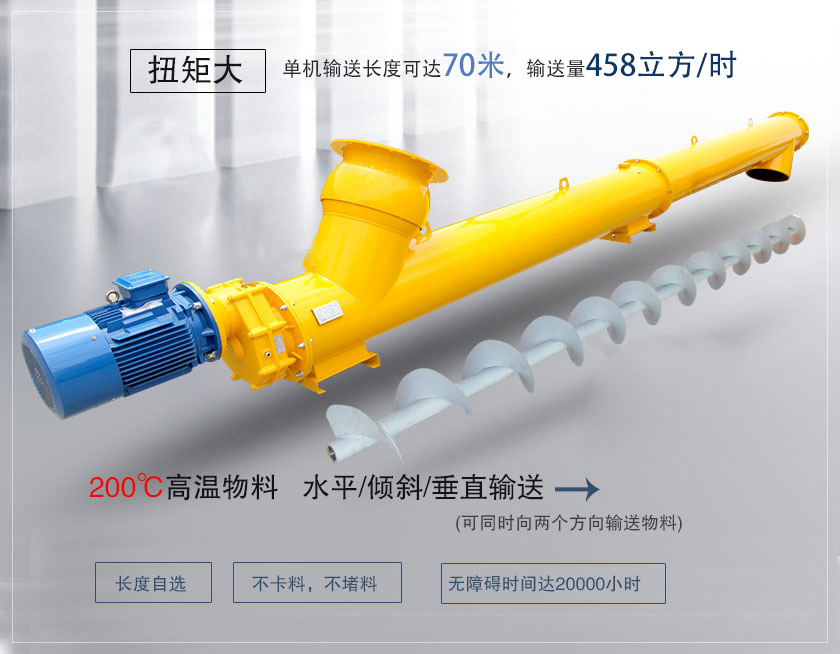

产品特点

1.承载能力大、安全可靠，输送量达458立方/时

2.整机体积小、转速高、确保快速均匀输送，单机输送长度70米

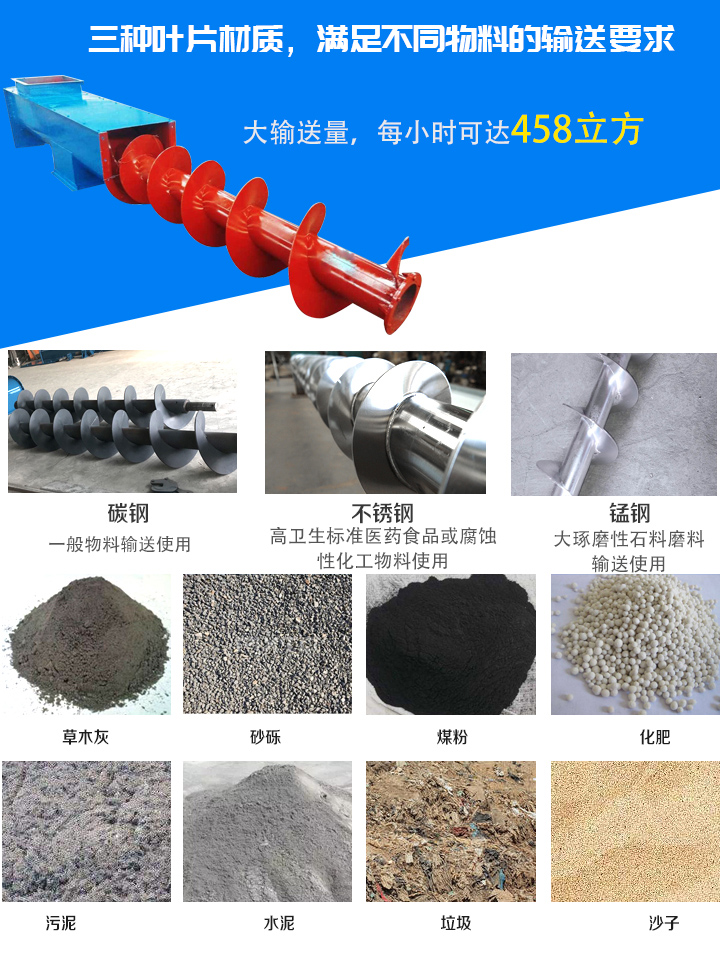

3.叶片厚度6~8mm，螺旋叶片材质：碳钢/不锈钢/锰钢，适应性强、安装维修方便、寿命长

4.叶片扭矩大，连接平滑，输送量大且输送顺畅，物料不容易堵塞

工作原理

绞龙螺旋输送机旋转的绞龙螺旋叶片将物料推移而进行螺旋输送机输送,使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力.螺旋输送机旋转轴上焊的螺旋叶片,叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式.螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，达到输送物料的目的。

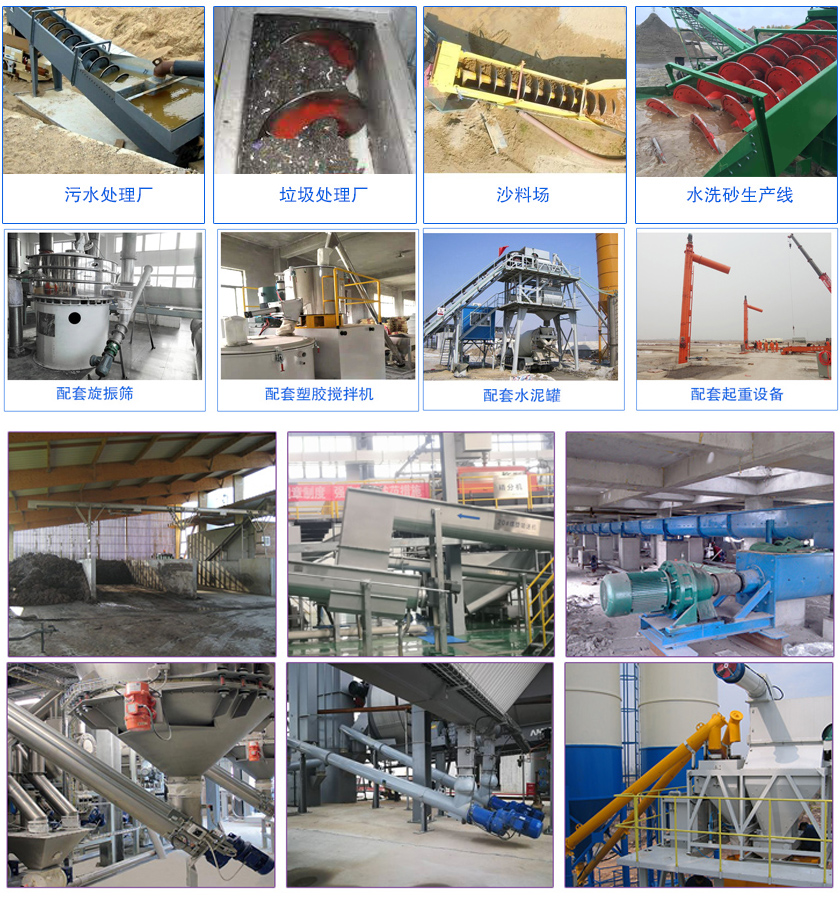

应用现场

绞龙螺旋输送机主要用于污水处理厂、垃圾回收厂、沙料场、水洗砂生产线、燃煤锅炉等场合输送适宜输送粉状、颗粒状、小块状物料，如水泥、粉煤灰、污泥、垃圾、淤泥、化肥、矿粉、沙子、纯碱等。

主要技术参数

有轴绞龙螺旋输送机技术参数表

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直径（mm）	100	160	200	250	315	400	500	630	800	1000	1250
螺距（mm）	100	160	200	250	315	355	400	450	500	560	630
转速（r/min）	140	120	90	90	75	75	60	60	45	35	30
输送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
转速（r/min）	120	90	75	75	60	60	45	45	35	30	20
输送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
转速（r/min）	90	75	60	60	45	45	35	35	30	20	16
输送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
转速（r/min）	75	60	45	45	35	35	30	30	20	16	13
输送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

无轴绞龙螺旋输送机技术参数表

名称型号			WLS150	WLS200	WLS250	WLS300	WLS400	WLS500
螺旋体直径(mm)			150	184	237	284	365	470
外壳管直径(mm)			180	219	273	351	402	500
允许工作角度( α )			0 °～ 30 °	0 °～ 30 °	0 °～ 30 °	0 °～ 30 °	0 °～ 30 °	0 °～ 30 °
较大输送长度(m)			12	13	16	18	22	25
较大输送能力(t/h)			2.4	7	9	13	18	28
电机	型号	L ≤ 7	Y90L-4	Y100L1-4	Y100L2-4	Y132S-4	Y160M-4	Y160M-4
	功率kW		1.5	2.2	3	5.5	11	11
	型号	L>7	Y100L1-4	Y100L2-4	Y112M-4	Y132M-4	Y160L-4	Y160L-4
	功率kW		2.2	3	4	7.5	15	15

叶片形式和选择

物料粒度	物料琢磨性	典型例子	推荐填充系数	推荐螺旋面形式
粉状	无琢磨性	面粉、石墨、石灰、纯碱	0.35-0.40	实体螺旋面
	半琢磨性	干炉粉、水泥粉、石膏粉、白灰	0.25-0.30
粒状	琢磨性	谷物、锯末、煤泥、颗粒状食盐
		造型土、型砂、成粒炉渣
小块状<60mm		煤、石灰石
小块状>60mm		卵石、砂石、干炉渣	0.20-0.25
中等及大块状>60mm		块煤、块状石灰、干黏土、硫矿石、焦炭	0.125-0.20	实体螺旋面或带式螺旋面
固状	黏性易结块	含税的糖、淀粉质的团		带式螺旋面或桨式螺旋面

绞龙螺旋输送机厂家

大汉机械生产各类绞龙螺旋输送机，型号齐全支持定制，为各行各业提供螺旋给料方案已14余年，此外，大汉机械还生产LS螺旋输送机、U型螺旋输送机、不锈钢螺旋输送机等输送设备。

新乡大汉提供免费的"一站式"服务体系，为客户提供选型免费指导，专业人员负责安装与调试，一年保修售后终身维护。
