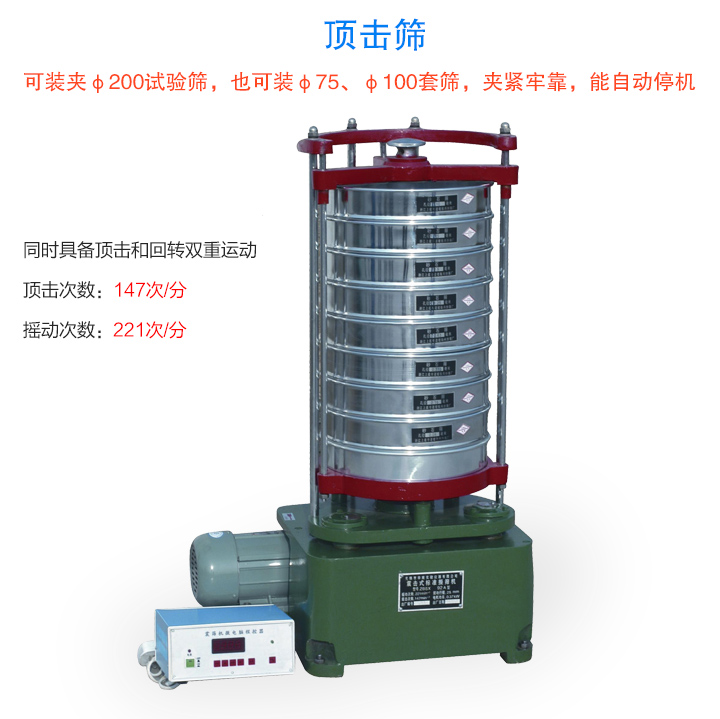

![顶击筛](/uploads/190318/1-1Z31Q41932333.jpg)
顶击筛
顶击次数:147次/分
摇动次数:221次/分
适用物料:药粉、石英砂、钨粉、磨料、饲料等
应用领域:食品、医药、化工、建材、煤炭、冶金、电力、地质等行业
![产品定制](/images/customer.png)
具体报价请致电
0373-268 2345
顶击筛简介
顶击筛又叫顶击式标准振筛机、顶击式标准震筛机,顶击式振筛机配套试验筛规格为¢200mm。符合建材、地质、交通,化工等等行业有关测试规范和要求。利用偏心的原理使机器的平台面发生有规律震动和顶击,主要配套标准分样筛使用,代替手工筛,筛分物料的级别。具有时间标准、力度、频率均匀的优点以达到良好的筛分效果,适用于建筑、公路,地质、冶金、化工、煤炭、磨料、食品、饲料,医药等部门的实验室或化验室对颗粒物料进行筛分分析,该机可以配各种规格的方孔、园孔标准套筛,是生化实验室、分析室、教育科研的必备设备。
现场视频
顶击筛有规律震动和顶击两种运动,设有电子计数控制器,使筛内试料得到准确的筛分次数

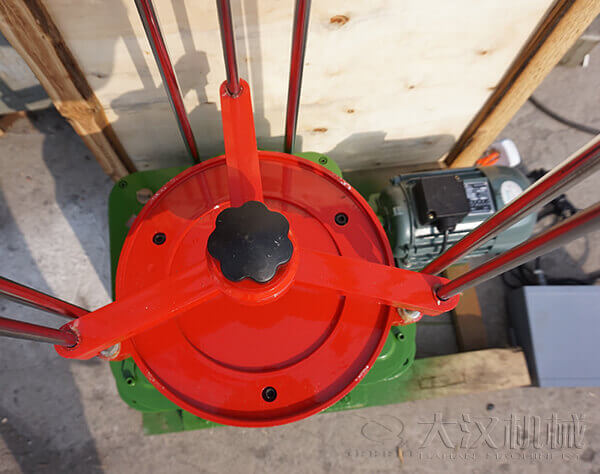

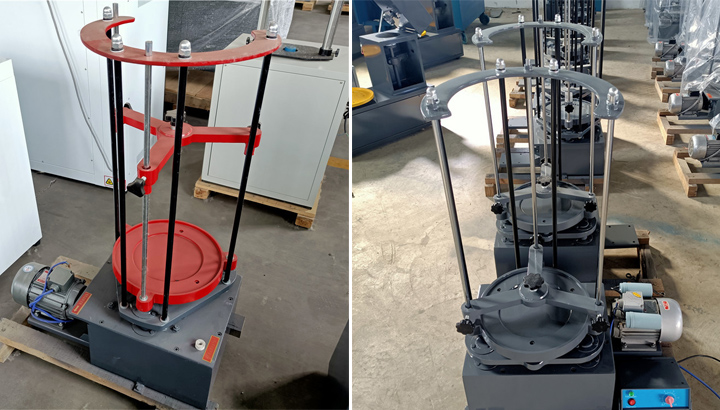

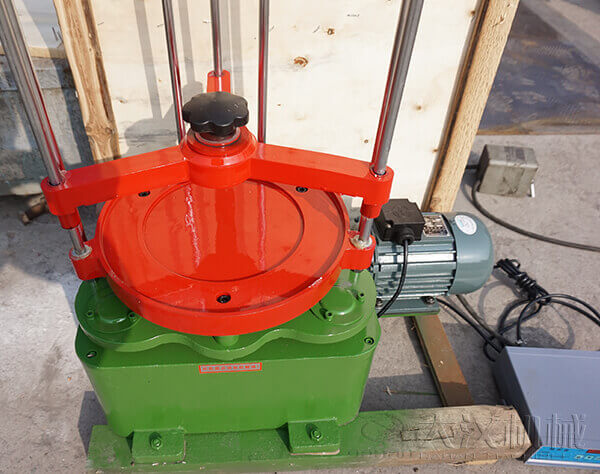

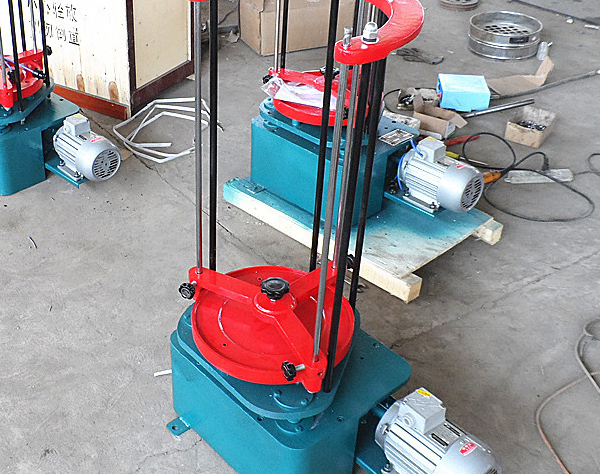

产品实拍

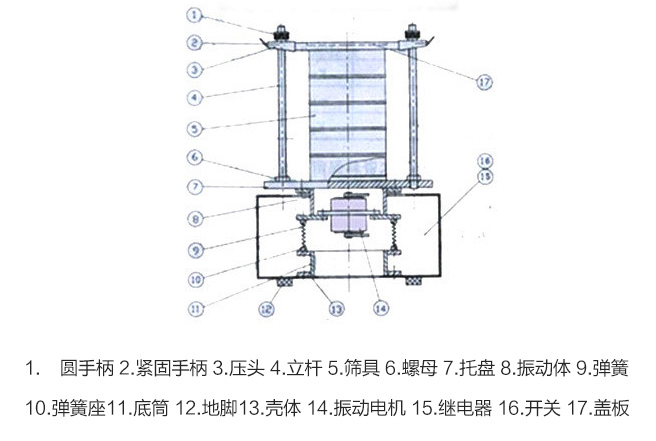

顶击筛结构及原理
顶击筛工作原理:电动机通过传动片,传速给主轴,由主轴上的蜗轮速动偏心轴作回转运动。亦有主轴上的蜗轮付带动凸轮轴作震击运动,使筛座具有回转及震击双重运动,以达到筛具对物料进行分筛之目的。
1、回转机构:装在上箱体上的电机和小齿轮带动双联齿轮及齿轮转动,主偏心轴同时转动,引发摆动盘副偏心轴等,作半径12.5的回转摇动,通过支撑杆等带动筛子托盘及筛子等同步回转摇动。
2、顶击机构:在机器回转机构运动的同时,装在摆盘轴盖上的键带动上凸轮轴旋转;由于上突轴与下凸轮轴之间的转速差,有效地使上凸轮轴上端,每分钟顶击筛子托盘等作上下运动147次。

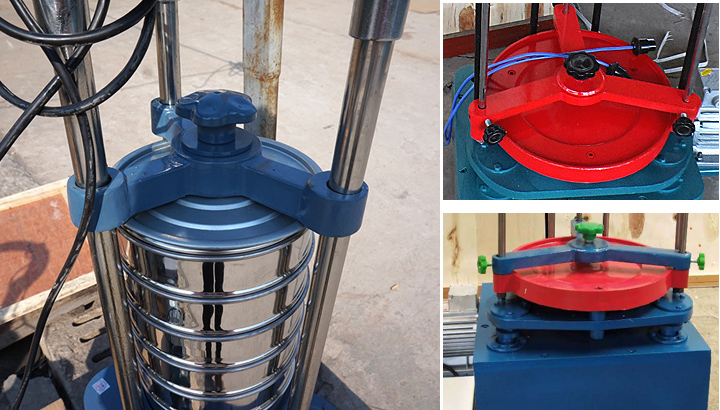

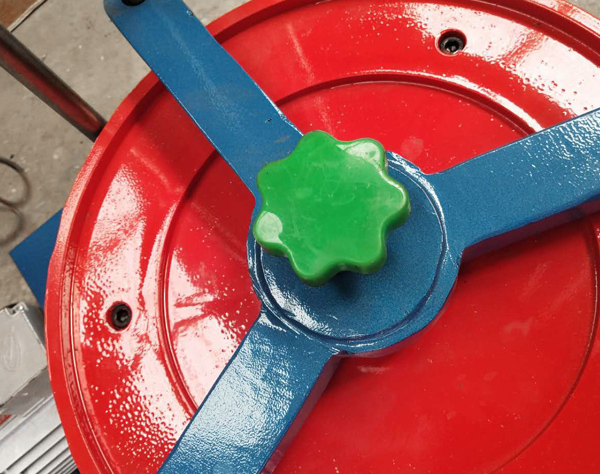

3、夹紧机构:当筛子等装上机后,按顺时针方向旋转旋钮,锥螺母沿轴向上移,同时,长短撑杆向外伸长,从而撑住导杆,并用板杆(附件)插入旋钮孔中,扳紧,即可达到可靠固定筛盖等目的;反向旋转旋钮即可松下。
4、外形材料:铸铁底座,喷绿漆,铸铁台面,固定钢杆
5、动力部件:带电容电动机
6、震动及顶击部件:偏心轮,弹簧,摆盘轴,上突轴与下凸轮轴
顶击筛技术参数
序号 | 名称 | 单位 | 数值 |
1 | 筛子直径 | 厘米 | 20 |
2 | 可配筛子层数 | 层 | 7 |
3 | 筛子孔径 | 毫米 | 0-0.038 |
4 | 摇动次数 | 次|分 | 221 |
5 | 顶击次数 | 次|分 | 147 |
6 | 回转半径 | 毫米 | 12.5 |
7 | 顶击落距 | 毫米 | 10mm |
8 | 电机功率 | 千瓦 | 0.38 |
9 | 电源电压 | 伏 | 380 |
10 | 电机转速 | 转|分 | 2800 |
11 | 机器重量 | 千斤 | 120 |
12 | 外形尺寸 | 毫米 | 586*370*952 |
序号 | 名称 | 单位 | 数值 |
1 | 筛子直径 | 厘米 | 20 |
2 | 可配筛子层数 | 层 | 7 |
3 | 筛子孔径 | 毫米 | 0-0.038 |
4 | 摇动次数 | 次|分 | 221 |
5 | 顶击次数 | 次|分 | 147 |
6 | 回转半径 | 毫米 | 12.5 |
7 | 顶击落距 | 毫米 | 10mm |
8 | 电机功率 | 千瓦 | 0.38 |
9 | 电源电压 | 伏 | 380 |
10 | 电机转速 | 转|分 | 2800 |
11 | 机器重量 | 千斤 | 120 |
12 | 外形尺寸 | 毫米 | 586*370*952 |
顶击筛使用说明
1、在安放分样筛时,应按照筛孔大小顺序叠放,同时另加一个筛子底盘。
2、将需要分析化验的物料倒入上层的筛内盖好筛盖,然后安放再振筛机座内。
3、反时针旋转夹筛盘上的提手柄,其内的顶杆轴夹紧支撑套,将整套分样筛固紧。
4、将振筛机上的定时器旋钮拨到筛分所需时间,打开电源开关,振筛机就会开始筛转式工作。
5、初次工作时无上下震击,因电机倒转,请将电源线头调换一下。
6、工作结束后关闭电源。
顶击筛安装和保养:
1、为稳固振筛机,需用四个地脚螺丝固紧。
2、为保护机内件不受损坏,在使用钱将箱体面板上油尺头取出,加机油3公斤。
3、每次筛分使用后,应揩净机体上的筛盘内的残余灰尘,严禁水洗敲击,安放顺序不能颠倒。
4、电机、机箱每年清洗一次,定时器二年加油一次,确保几件的使用寿命,不使用时加防尘罩
顶击筛厂家
新乡大汉顶击筛主要技术参数: 序号 名称 单位 数值 1 筛子直径 厘米 20 2 可配筛子层数 层 7 3 筛子孔径 毫米 0-0.038 4 摇动次数 次|分 221 5 次数 次|分 147 6 回转半径。大汉顶击筛价格便宜。
顶击筛价格
顶击筛新乡大汉厂家专为试验筛,研制的小型筛分设备,其价格相对比市场会便宜100-200元。
大汉振动筛在世界120多个国家和地区都享有盛誉,以优质的产品和服务在全球范围内赢得了众多大品牌,知名品牌企业的信赖。
大汉振动筛设备及螺旋输送机设备先后通过了国际ISO国际质量体系认证和欧盟CE认证
