有哪些可以延长螺旋输叶片使用寿命的方法？

使用螺旋输送机的人都知道，螺旋叶片的使用寿命非常短。不仅损伤成本加大螺旋输送机的成本，还耽误时间，那么今天小编就来为大家解决烦恼，有效延长螺旋叶片的寿命。

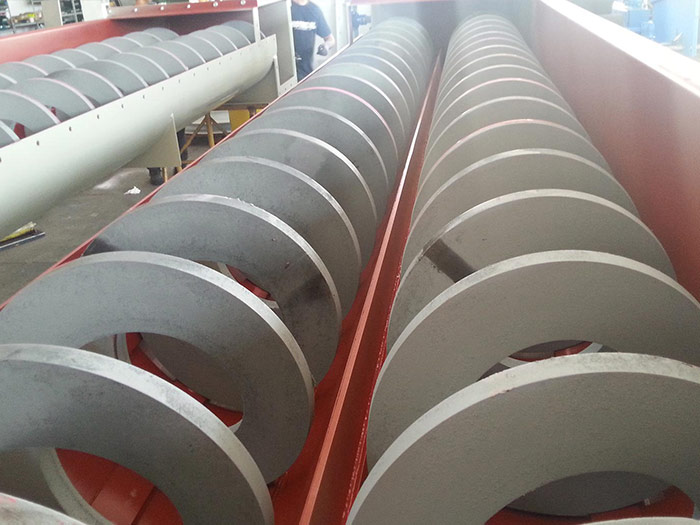

螺旋输叶片

工作原理

螺旋输送机是煤炭、治金、建材、化工、粮食及机械加工等部门广泛应用的一种连续输送设备，适用于水平或倾斜输送粉状、粒状和小块状物料。

螺旋叶片靠自身与物料的摩擦力推动着物料前进，这就增加了螺旋叶片的磨损。其耐磨性能直接影响螺旋输送机的运行效果。

延长螺旋输叶片使用寿命的方法如下

一、表面处理

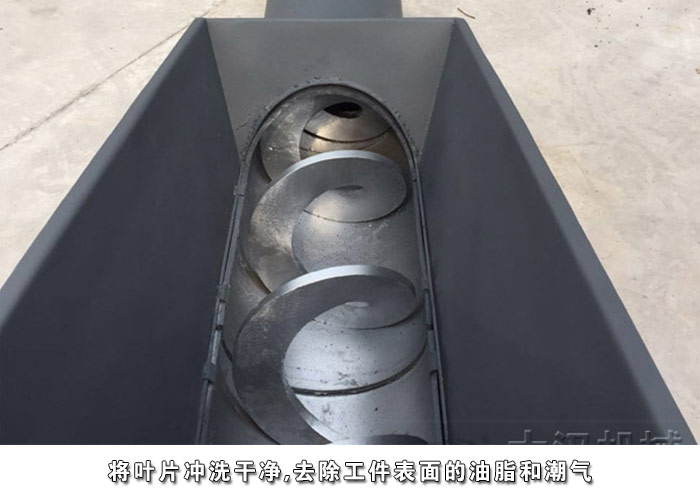

1.用高压水将叶片冲洗干净

2.对设备磨损严重部选用与设备基材同材质或接近的焊条补焊。

3.脱脂、除潮处理：用氧气乙炔将火焰调整到10CM长，以5cm/min的速度，使火焰反复均匀烘烤工件表面，去除工件表面的油脂和潮气；

4. 喷砂除锈：去除工件表面的氧化层，目视检查，喷砂面可见均匀的金属本色。喷砂处理完的工件不允许用带油脂手套直接接触喷砂面，喷砂处理后工件要注意防潮。对不需要处理的部分，做好遮盖保护。

二、耐磨防腐材料选材

XK-C-30耐磨材料：

双组份，以金属碳化物为骨材的耐复合材料，耐磨性为中碳钢的1-3倍，抗压强度高、抗冲击性好。用于3mm以下粒度过流部件修复及大面积预途。如浮选槽、搅拌桶，叶片等。

三、施胶

1.先预热已喷砂的设备，再将XK-C-30设备专用修复材料A、B组分按38：1比例（重量）混合搅拌均匀，用批刀或塑料刮板将混合后的修复材料涂于叶片磨损部位，朝一个方向涂抹，一边涂抹一边压实；厚薄均匀。使用刮板将涂层的材料表面修理平整；

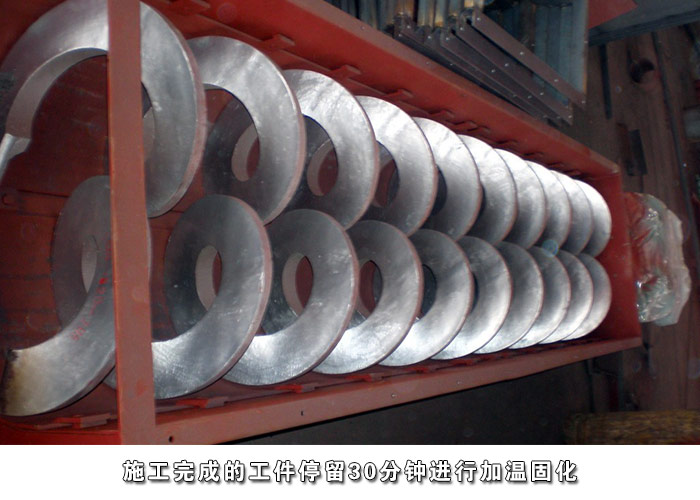

2.加温固化：施工完成的工件停留30分钟进行加温固化，100℃加温1个小时。

四、研磨验收

1.研磨：对加温固化后的设备进行研磨处理，打磨至设备的标准尺寸。

2.验收：配套设备进行组装，确保正常运转，密封相配面应试配合格。

五、注意事项

1,严格按照XK设备专修复材料的比例混合搅拌均匀。搅拌不均匀会出现局部不耐磨情况。

2,充分混合材料后需在3-10分钟内用完，否则材料会固化变硬，固化后的材料不能使用。

对于“有哪些可以延长螺旋输叶片使用寿命的方法？”小编就介绍到这里，若大家还有其它疑问就请咨询，新乡大汉的人工客服人员。
