皮带伸缩机有哪些机构组成？

伸缩皮带机是在普通的带式输送机上增加了伸缩机构，使得皮带机可以在长度方向上自由伸缩。使用者可以按照自己的要求调节按钮，随时控制输送机的长度。在装有自动升降装置的型号上，使用者还可以随时控制输送机端部的高度。 那么伸缩皮带机有哪些机构组成？如下所示

伸缩式皮带输送机分为固定部分和非固定部分两大部分，固定部分由机头传动装置、储带装置、收放胶带装置等组成；非固定部分由无螺栓连接的快速可拆支架、机尾等组成。

皮带伸缩机有哪些机构组成？

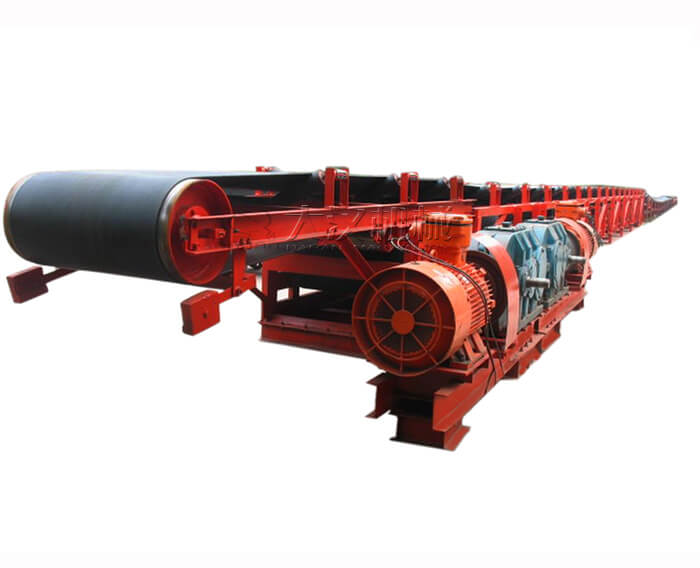

(1)机头传动装置

机头传动装置由传动滚筒、减速器、液力联轴器、机架、卸载滚筒、清扫器组成。

机头传动装置是整个输送机的驱动部分，两台电机通过液力联轴器、减速器分别传递转距给两个传动滚筒，用齿轮传动时，应卸下一组电机、液力联轴器和减速器。

(2)收放胶带装置

位于张紧绞车的后部，它由机架、调心托辊、减速器、电动机、旋杆等组成，其作用是将胶带增补到输送机机身上或从输送机机身取下，机架的两端和后端，各装一旋杆，当增加或减少胶带时用以夹紧主胶带，调心托辊组供卷筒收放胶带时导向，工作时将卷筒推进机架的一端用尾架顶起，另一端顶在减速器出轴的顶尖上，开动电动机通过减速器出轴的拨盘带动卷筒，收卷胶带，放出胶带，放出胶带时不开电机由外拖动卷筒反转，在不工作时活动轨可用插销挂在机架上，以缩小宽度，在活动轨上方应设置起重装置悬吊卷筒，巷道宽度可视具体情况适当拓宽，以利胶带收入时操作。

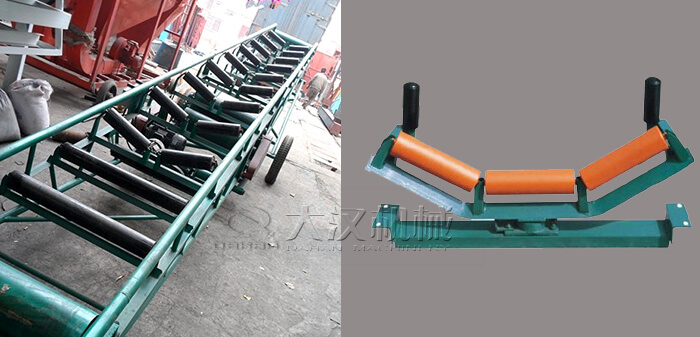

(3)中间架

由无螺栓连接的快速可拆支架，由H型支架、钢管、平托辊和挂钩式槽形托辊、“V”型托辊等组成，是机器的非固定部分，钢管可作为拆卸的机身，用柱销固装在钢管上，用小锤可以打动，挂钩式槽形托辊胶接式，槽形角30°，用挂钩挂在钢管的柱销上，挂钩上制动的圆弧齿槽，托辊就是通过齿槽挂在柱销上的，可向前向后移动，以调节托辊位置控制皮带跑偏。

(4)上料装置、下料装置

上料装置安装在收放装置后边，由转向转导向接上料段，运送的物料从此段装上运至下料段，下料装置由下料段一组斜托辊将物料卸下，下料段直接极为，机尾由导轨和机尾滚筒座组成，导轨一端用螺栓固定在中支座上，并与另一导轨的前端用柱销胶接，藉以适应底板的不平，机尾滚筒与储带装置中的滚筒结构相同，能互换，其轴线位置可用螺栓调节，以调整输送带在机尾的跑偏，机尾滚筒前端设有刮煤板，可使滚筒表面的碎煤或粉煤刮下，并收集泥槽中，用特制的拉泥板取出，机尾加上装有缓冲托辊组，受料时，可降低块煤对胶带的冲击，有利于提高胶带寿命。

2，伸缩皮带机规格

输送机节数：二节式、三节式、四节式。

输送带的宽度：500、600、700、800、1000、1200mm。

皮带输送速度可选择：定速或变速。

皮带输送方向可选择：单向或双向输送物料。

皮带输送倾角可选择：水平、固定倾角或自动升降。

输送机固定段底座可选择：固定式或移动式。

输送速度：<30米/分钟。 输送机承载量：<70公斤/米。

对于“伸缩皮带机有哪些机构组成”小编就介绍到这里，若大家还有其他疑问可咨询新乡大汉客服人员。
