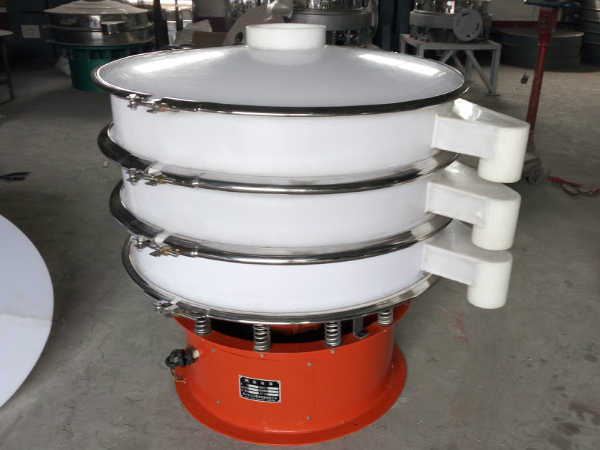

双层振动筛
  • 双层旋振筛
  • 不锈钢二层振动筛
  • 双层塑料振动筛
  • 碳钢双层振动筛
  • 双层超声波振动筛

双层振动筛

简述大汉」双层振动筛是指2层3个出料口的振动筛设备,可将一种物料分选出3种不同粒度规格,筛分效率高,大汉双层振动筛型号全,可根据用户要求定制.

进料粒度:10-20mm

产 量:100-3000公斤/时

适用物料:颜料,橡胶,中药粉,西药粉,糖,盐,淀粉,味精等

应用领域:化工类,医药类,食品类等

产品定制无需担心物料成品达不到您的需求,我们提供免费试机和产品定制

订购咨询

具体报价请致电
0373-268 2345

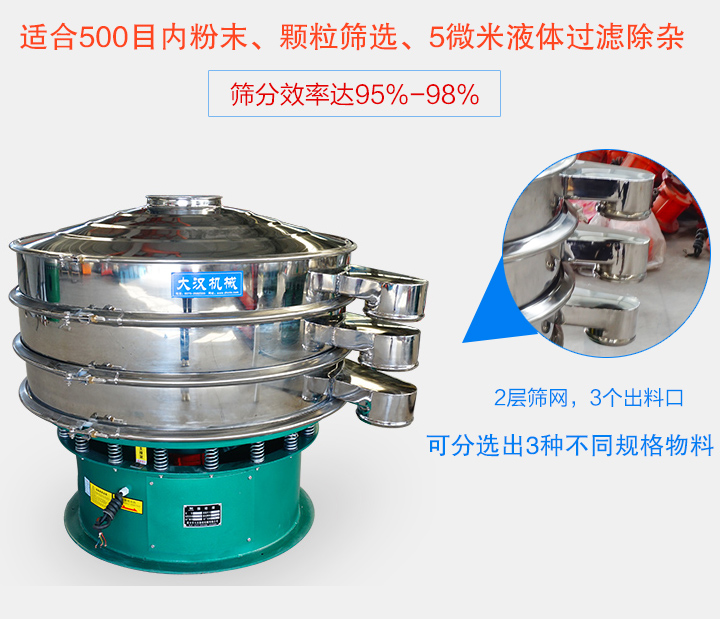

双层振动筛分机筛分精度可达95%-98%

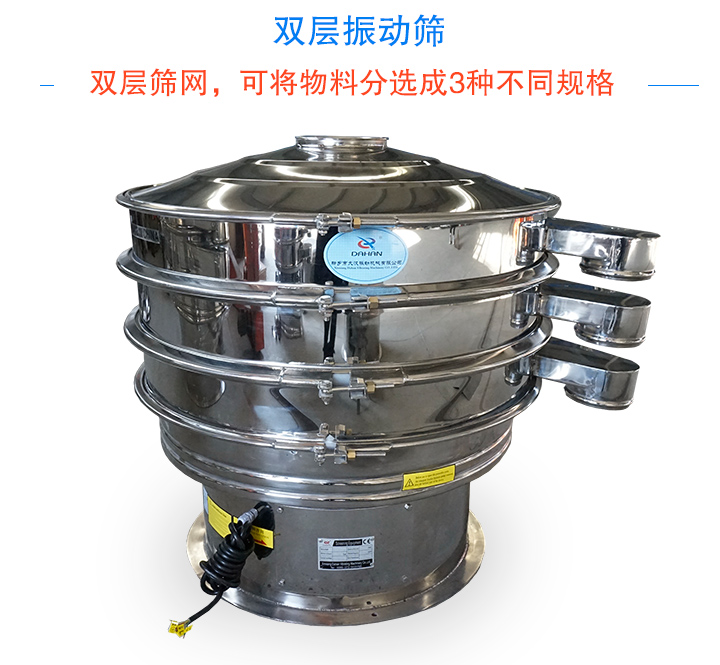

双层振动筛介绍

3个出料口,可将物料分选成3种不同的粒度规格,用于对粉末、颗粒、液体物料的筛分和除杂,因为下层筛网只接受了上层以筛分后的同级物料,物料能迅速过网,增加了筛分精度,多层振动筛大大减少了不合格成品料批次,生产中还可避免上下级混料,增加效益。

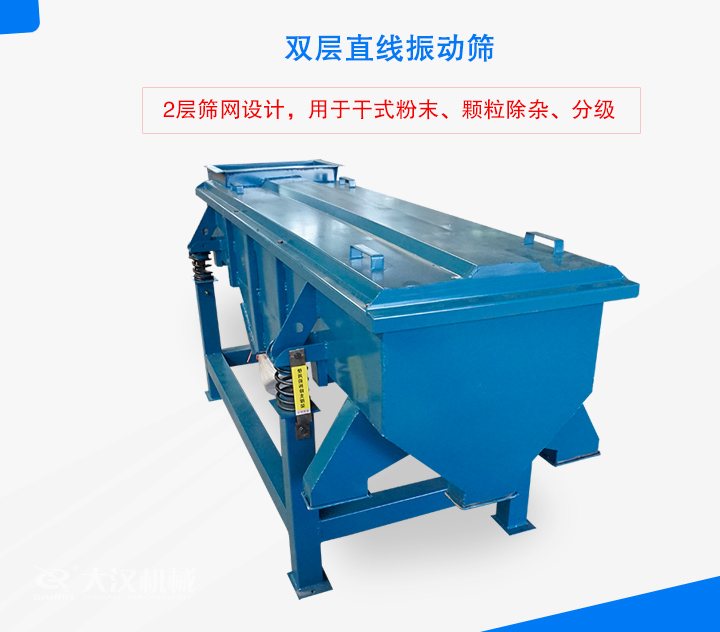

直线二层振动筛

现场视频

双层振动筛视频

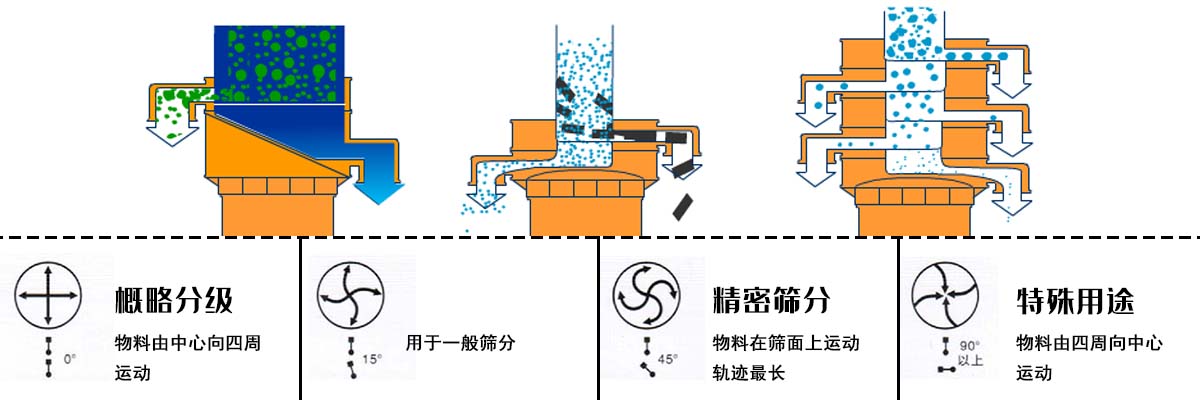

工作原理

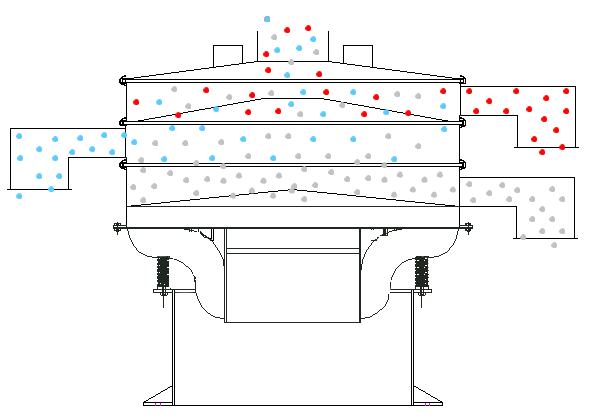

双层振动筛物料是怎样分选的

大汉双层振动筛机是采用新型YZUL系列单法兰振动电机,作为激振源,其直立在筛分机的底部,连续的把运动轨迹传给筛网,使筛网不断地拖动筛网上的物料,利用物料下落的重力穿过筛孔其筛分度可达95%-98%,从而达到筛分效果。

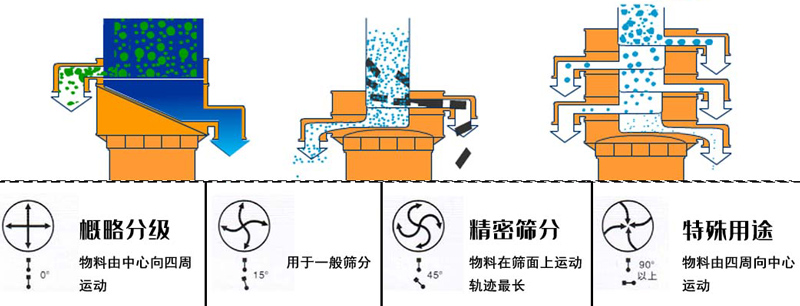

原理

双层直线振动采用双电机驱动,两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。

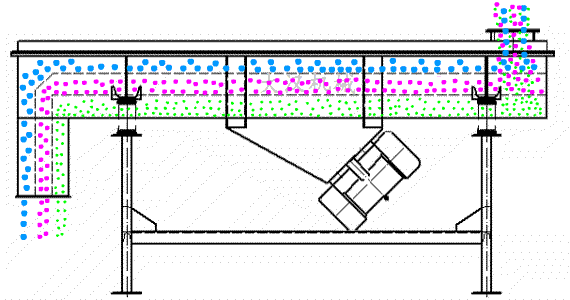

双层直线振动筛原理图

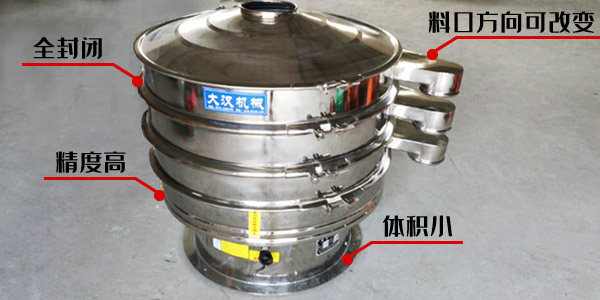

产品特点

双层振动筛优势

1、有3个出料口组成,可以将成品料分成3种规格,一台机器具有多台设备功效,使用更省时省力.

2、筛分精度高达95%-98%,效率高,筛网利用率高;

3、筛分细至500目或0.028mm,过滤可达5微米;

4、全密封结构,可防止粉尘溢散、可连续作业;

5、筛网使用时间长久,换网快,只需3—5分钟

6、杂质、粗料自动排出,可以连续作业;

7、出料口方向可沿圆周方向任意改变。

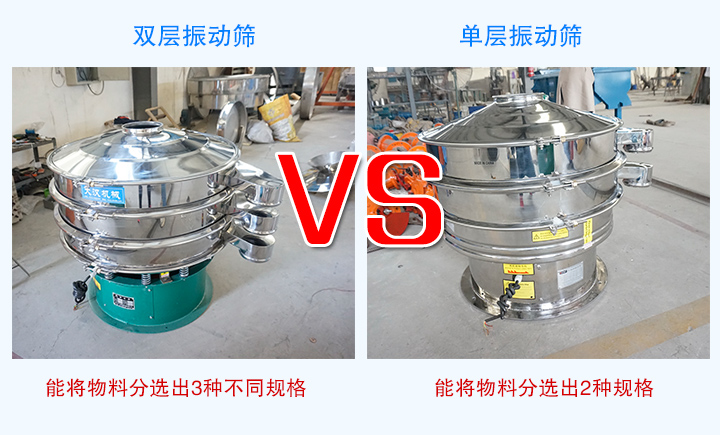

双层振动筛和单层振动筛型号区别

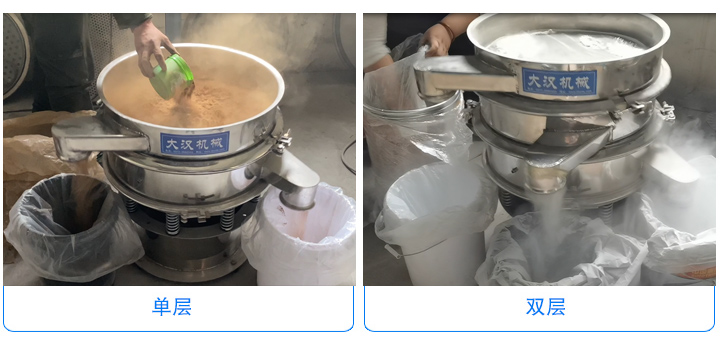

双层振动筛与单层的区别

1、针对的物料不同

双层振动筛是由3个出料口组成,可以将成品料分成3种不同的规格,可针对多种物料或者单一物料的多种精度的筛分工作。单层只有上、下两个出料口,可以将成品料分成两种不同规格,只能针对一种物料的筛选工作。

2、处理量不同

振动筛处理量是由筛面直径决定的,考虑到设备的稳定和安全问题,单层的直径会高于多层的振动筛,所以产量也会高于多层设备。

旋振筛参数表

型 号 DH-600 DH-800 DH-1000 DH-1200 DH-1500 DH-1800 DH-2000
直径mm Φ600 Φ800 Φ1000 Φ1200 Φ1500 Φ1800 Φ2000
筛网面积m 0.24 0.45 0.67 1.0 1.6 2.43 3.01
筛网规格(目) 2-500 2-500 2-500 2-500 2-500 2-500 2-500
进料粒度mm <Φ10 <Φ15 <Φ20 <Φ30 <Φ10 <Φ15 <Φ20
振次rpm 1500 1500 1500 1500 1500 1500 1500
有效筛面直mm Φ560 Φ760 Φ930 Φ1130 Φ1430 Φ1760 Φ1960
层数 1-5 1-5 1-5 1-5 1-5 1-5 1-5
功率Kw 0.25 0.55 0.75 1.1 1.5 2.2 3

直线振动筛参数表

型号 筛面尺寸
(mm)
筛面层数 网孔尺寸
处理量
(t/h)
振次 双振幅
(mm)
电机功率
(kw)
振动方向角 外形尺寸
(长×宽×高)mm
DZSF515 500×1500 1-5 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF520 500×2000 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF525 500×2500 2-200 0.12-20 960 6-8 2×0.55 45-60 2750×808×938
DZSF1020 100×2000 2-200 0.11-20 960 6-8 2×0.55 45-60 2219×1320×960
DZSF1025 1000×2500 2-200 0.18-15 960 6-8 2×0.75 45-60 2269×1320×960
DZSF1030 1000×2500 2-200 0.1-20 960 6-8 2×1.1 45-60 3219×1340×1120

3、投料方式不同

投料量是决定了设备使用寿命和产量。单层振动筛只是处理一种物料,所有投料时可以适当加大,而由于多层振动筛同时处理多种物料就是需要在投料时注意投料量。

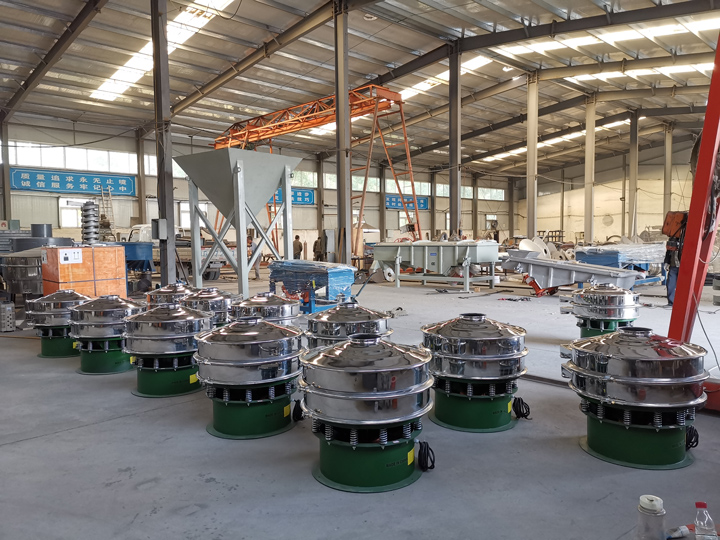

多层振动筛现场图

4、价格不同

对于相同型号的振动筛,双层振动筛在设计上和生产成本来说都会高于单层圆形振动筛。

旋振筛 价格(元) 电机功率(kw)
1层 2层
DH-600 5500 6700 0.55
DH-800 6200 7800 0.75
DH-1000 7000 8800 1.1
DH-1200 8900 10800 1.5
直线振动筛 价格(元) 电机功率(kw)
1层 2层
 5*20 3700元 4100元 0.37*2
5*25 4100元 4500元 0.55*2
10*25 7800元 8500元 0.55-1.1*2
10*30 9500元 10400元 0.75-1.1*2
10*35 11500元 12500元 1.1-1.5*2
12*30 11200元 12000元 1.1-1.5*2
12*35 13000元 14000元 1.5-2.2*2
15*35 16400元 17500元 2.2-3*2
15*40 18800元 20000元 2.2-3*2
15*45 21300元 22800元 3-5*2

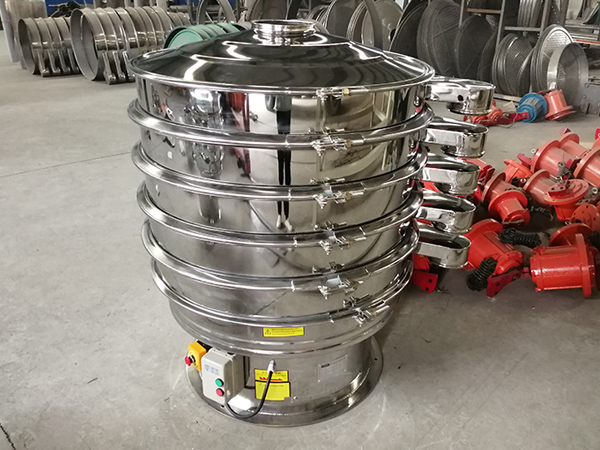

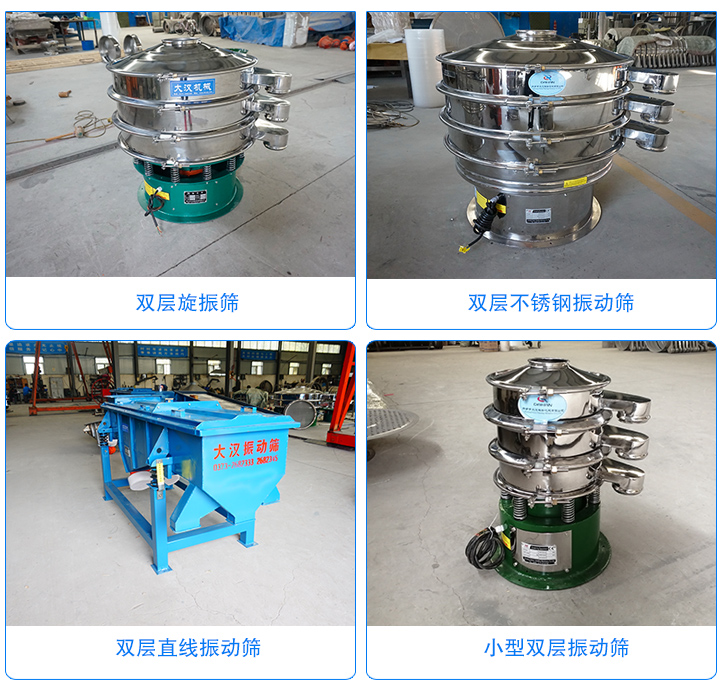

产品实拍

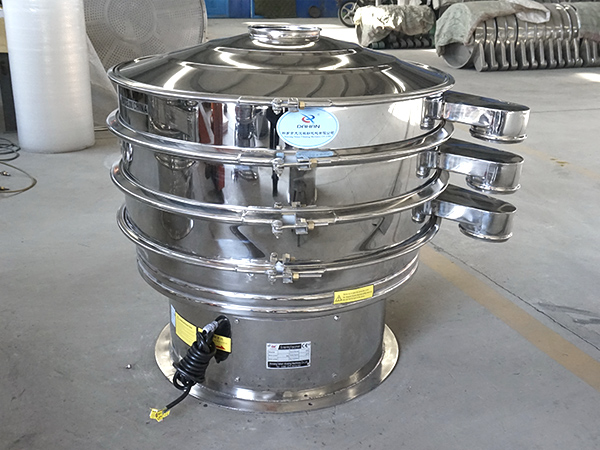

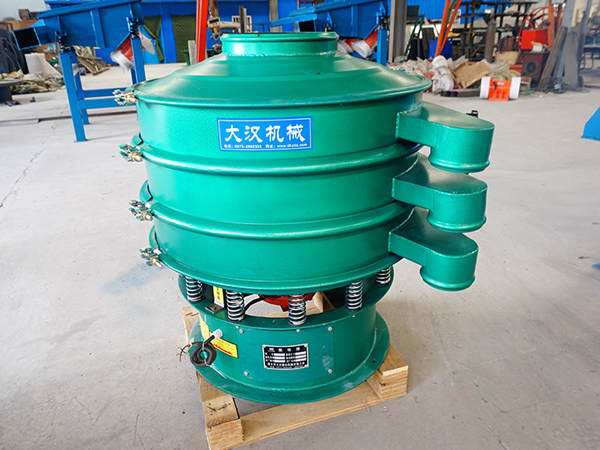

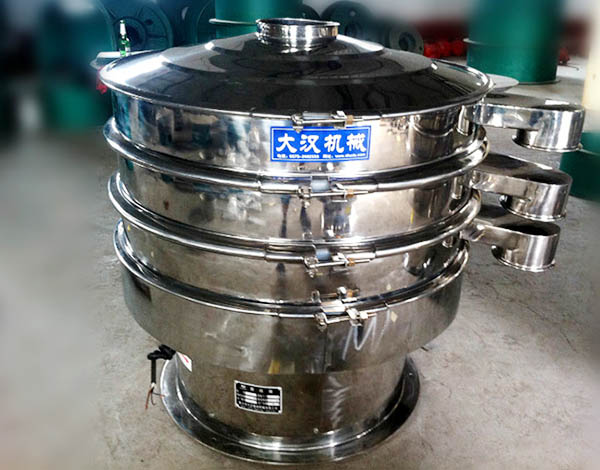

双层振动筛图片

适用行业

化工类:树脂、涂料、颜料、橡胶、碳黑、活性炭、助溶剂、胶份、元明粉、聚乙烯粉、石英砂等。

医药类:中药粉、西药粉、医药原料粉等。

食品类:糖、盐、味精、淀粉、奶粉、豆浆、果汁、米粉、脱水蔬菜、果汁、酵母液、凤梨汁、鱼粉、食品添加剂

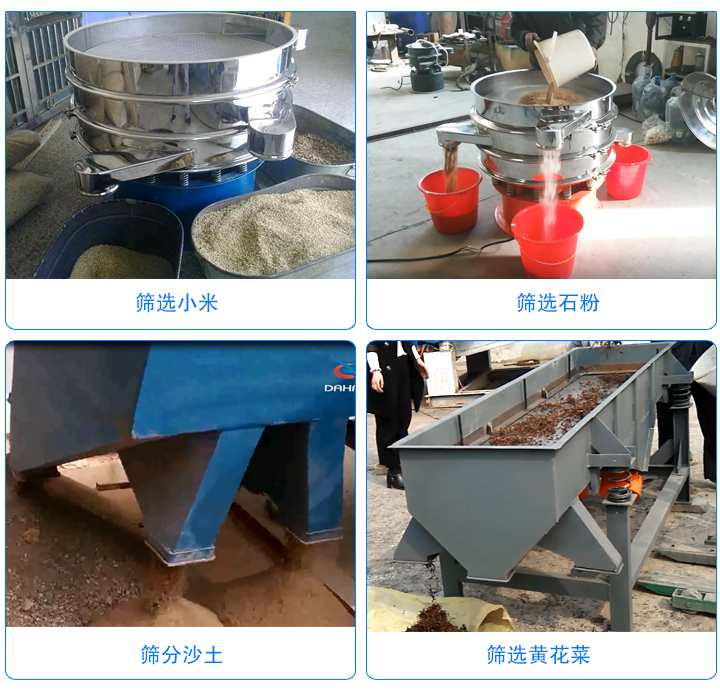

双层振动筛应用

客户案例

双层振动筛客户案例

大汉双层振动筛

双层振动筛厂家

双层振动筛厂-新乡大汉是利用垂直电机作为双层振动筛的激振来源,以达到双层振动筛的筛分效果的实现。新乡大汉双层振动筛是在单层的振动筛设备,基础上进行延伸和拓展的新的筛分机械,可根据用户的需求进行改造,双层振动筛的型号,筛分层级以及筛分精度。

同时厂家还提供双层振动筛分机的定制渠道,以满足用户对双层筛分机的不同的筛分要求。

新乡大汉12年双层振动筛 制造经验,远销欧美亚68地区,重塑全球筛分行业格局! 双层振动设备品种齐全,可靠更耐用,大汉团队提供01站式筛分解决方案!

新乡大汉机械能够远销欧美亚68地区的原因是什么?

答:是因为新乡大汉机械是筛分设备生产出口基地,拥有10000平方米的厂房生产地,以及200人的生产人员

产品问答

一层不够可以选用双层振动筛吗?

如果是产量不够的情况下 就需要换大点儿的振动筛,如果是物料筛分的不够精细,可以考虑增加层数,筛分会更加精细

双层振动筛物料是怎样分选的

双层两层筛网规格相同,可减小下层筛网的工作负荷,下层筛网只接受了上层已筛分后的同级物料,物料能迅速过网。

双层振动筛应如何配置筛网?

双层振动筛筛网目数在2-500目内,用户可以根据筛分要求配置合适的目数,按照物料属性可选择不同材质的筛网。
