圆形旋振筛

现场视频

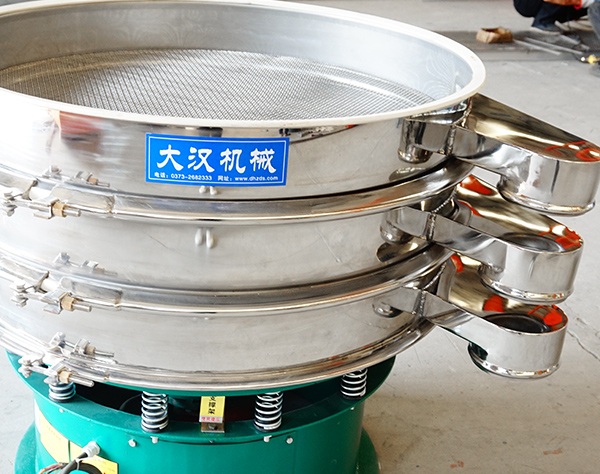

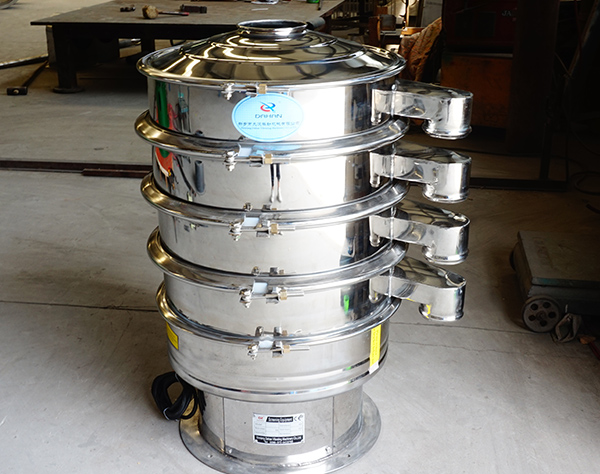

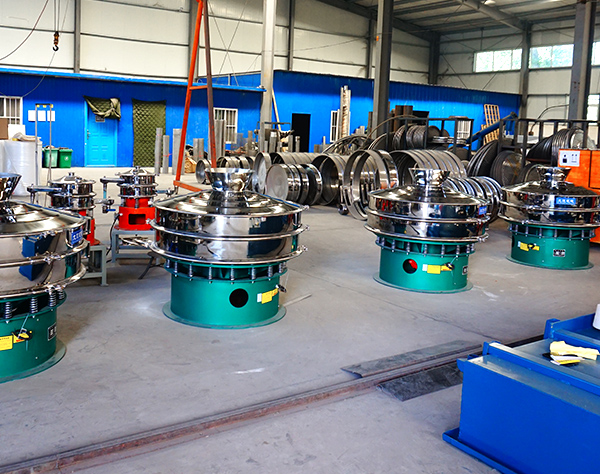

产品实拍

圆形旋振筛产品介绍

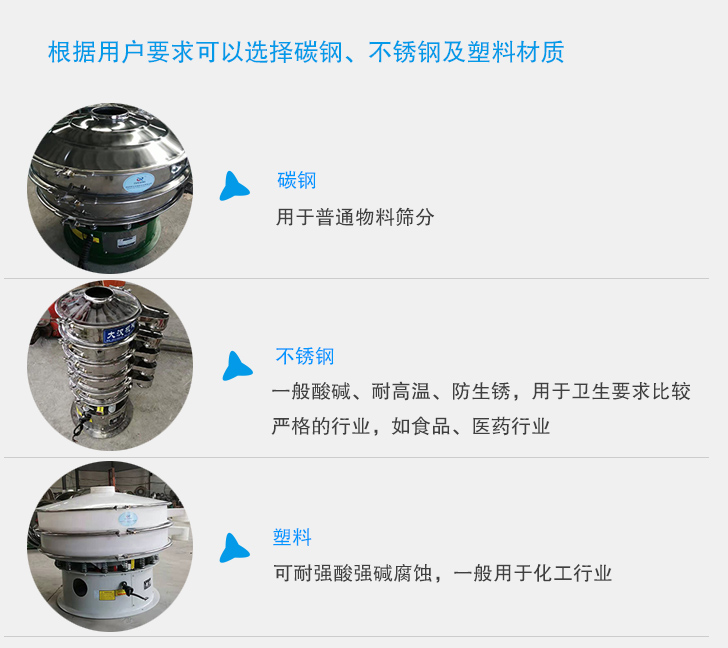

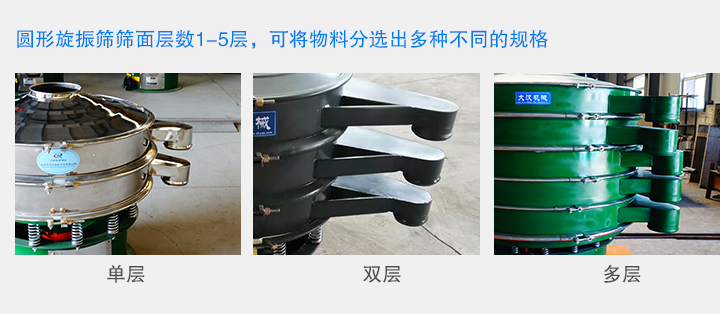

圆形旋振筛外观为圆形，物料在筛面上做圆形运动，是比较常见的一种振动筛分设备，主要用于粉末、颗粒、浆液的除杂、分级和过滤，筛分精度高，圆形旋振筛根据用户要求可以选择碳钢、不锈钢及塑料材质，碳钢用于普通物料筛分，不锈钢材质耐一般酸碱、耐高温、防生锈，用于卫生要求比较严格的行业，如食品、医药行业，塑料材质可耐强酸强碱腐蚀，一般用于化工行业。圆形旋振筛筛面层数1-5层，可将物料分选出多种不同的规格，还可根据不同的工艺要求设计成加缘式、闸门式等多种。

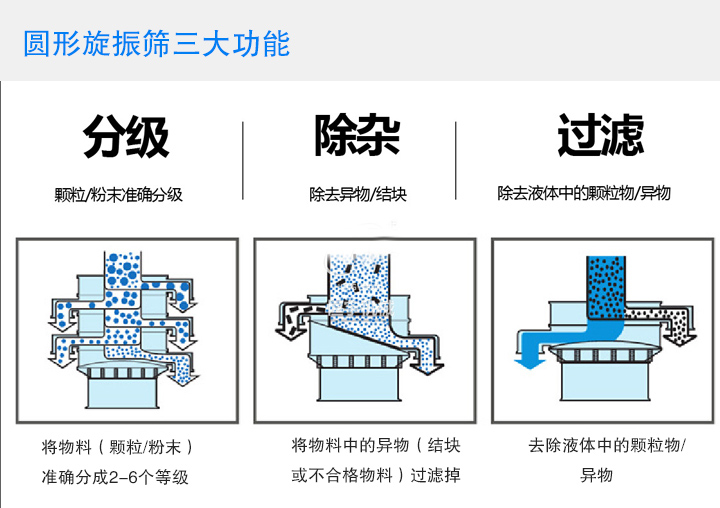

圆形旋振筛三大功能

1、分级：将物料（颗粒/粉末）准确分成2-6个等级。

2、除杂：将物料中的异物（结块或不合格物料）过滤掉。

3、过滤：去除液体中的颗粒物/异物。

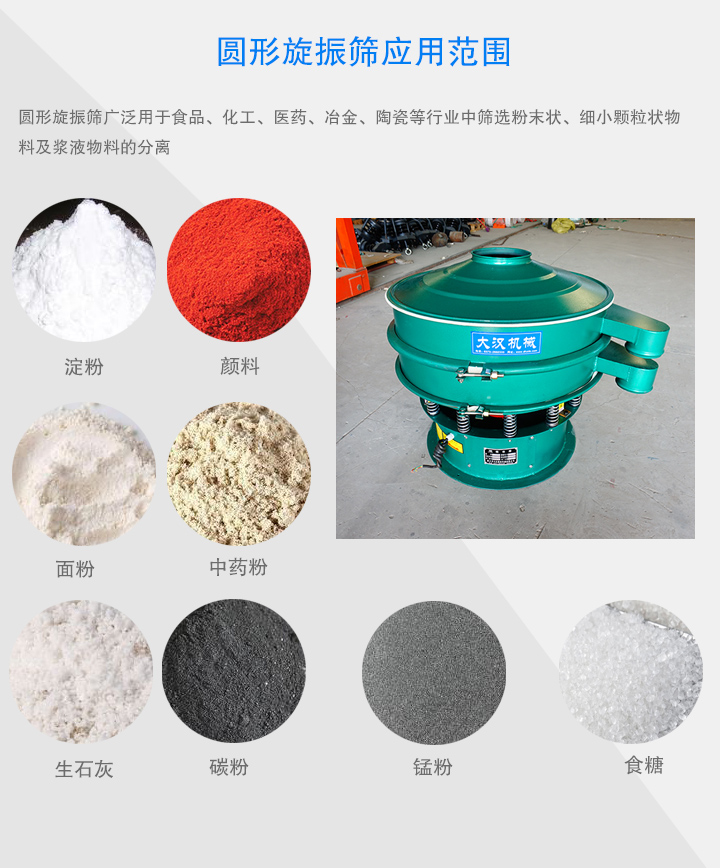

圆形旋振筛应用范围

圆形旋振筛广泛用于食品、化工、医药、冶金、陶瓷等行业中筛选粉末状、细小颗粒状物料及浆液物料的分离，如淀粉、面粉、米粉、中药粉、液、涂料、颜料、果汁、饮料、食糖、食盐、味精、调料、化妆品、油脂、树脂、陶瓷浆、粘土泥浆、生石灰、耐火材料粉末，冶金粉末、电磁粉末、研磨粉、碳粉、石墨粉、锰粉、碳酸锂、助溶剂、灭火剂以及行业的污水、废水处理的工艺过程中的筛分、过滤。

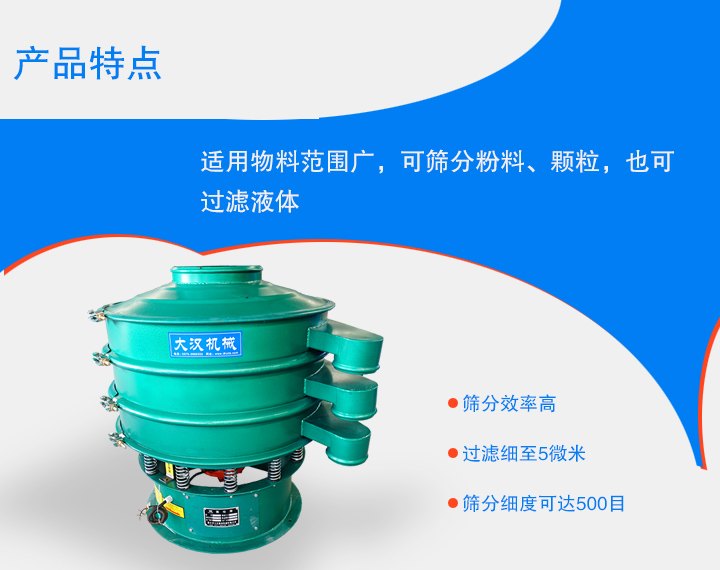

圆形旋振筛特点



1、适用物料范围广，可筛分粉料、颗粒，也可过滤液体。

2、筛分细度可达500目，过滤细至5微米。

3、采用了防堵塞橡胶球，在设备工作时，橡胶球不断碰撞筛网，因此不堵孔，物料透筛能力强，筛分效率高。

4、密封式设计，保证不会出现粉尘飞扬、液体飞溅等现象，减少物料浪费，改善筛分环境。

5、子母式网架结构、筛网使用长久、换网方便、仅需3—5分钟。

6、自动化处理筛选后的杂质和粗料，节省人工，筛选之后可以自行进入下一轮筛选工作，可连续作业。

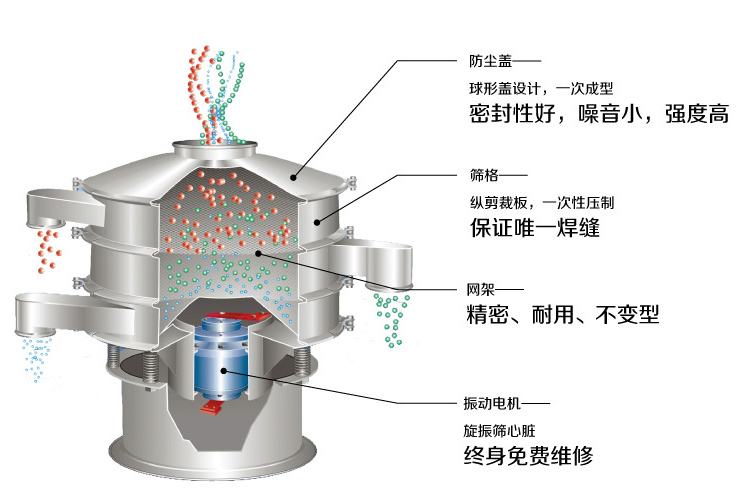

圆形旋振筛结构图

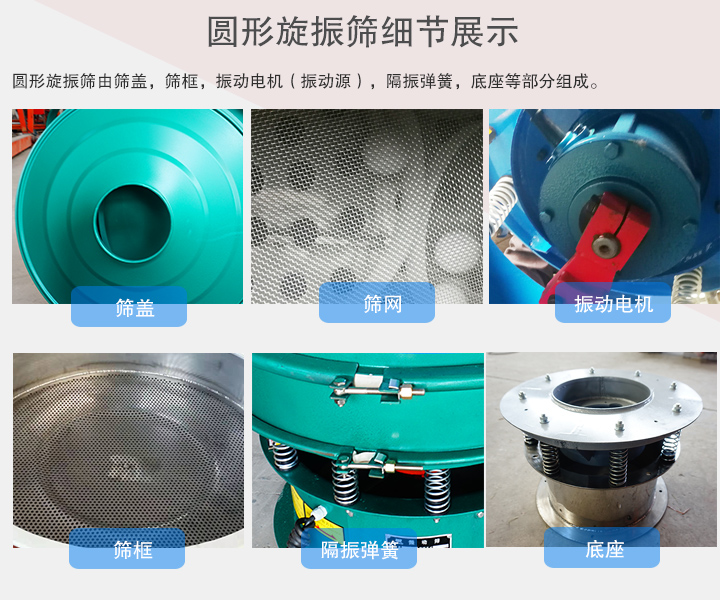

圆形旋振筛由筛盖，筛框，振动电机（振动源），隔振弹簧，底座等部分组成。

圆形旋振筛工作原理

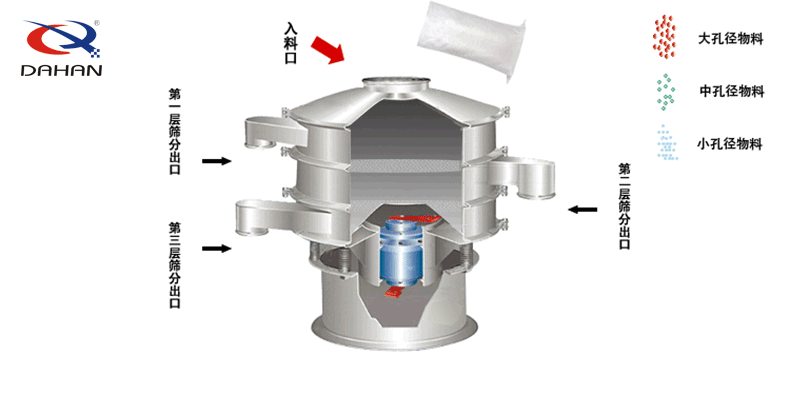

圆形旋振筛由直立式电机产生，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面。然后通过不断的振动将粉末状物料渗入筛面下方，而其他的杂物或固体物料则被留在筛面上，从而达到物料的筛选功能。

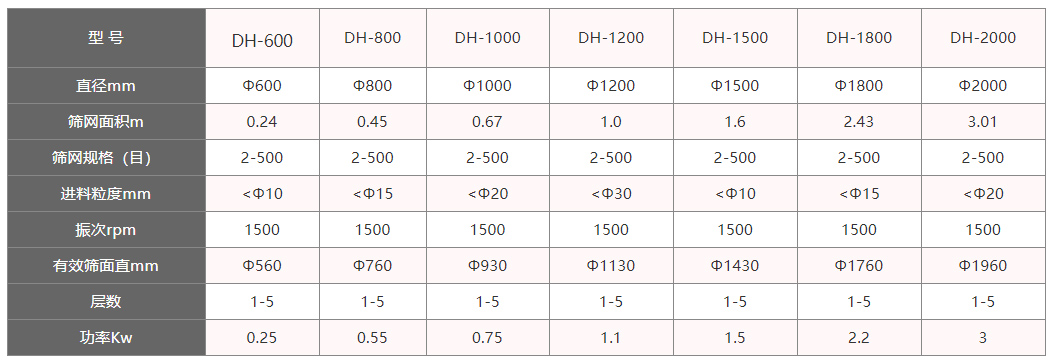

圆形旋振筛技术参数

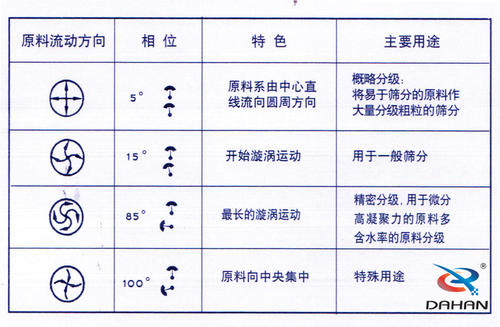

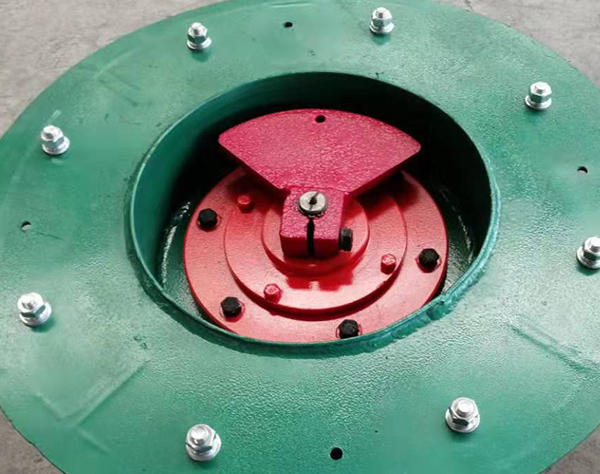

圆形旋振筛角度调整

1、夹角为0°时：物料由中心迅速向四周移动，此时物料在筛面上的运动轨迹较短，一般用于物料的粗略筛分。

2、夹角为15°时，物料做旋涡运动，物料运动轨迹适中，多用于普通筛分。

3、夹角为45°时，物料做旋涡运动，此时物料在筛面上的运动轨迹较长，用于精密筛分。

4、夹角为90°时，物料从四周向中央移动，一般用于湿式筛分或对特殊物料筛分。
