石英砂振动筛

现场视频

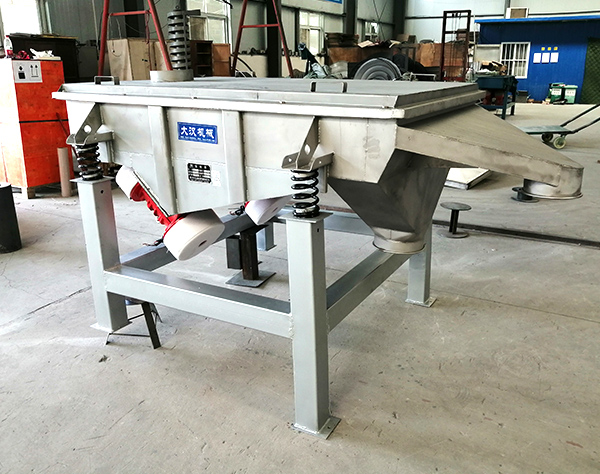

产品实拍

产品介绍

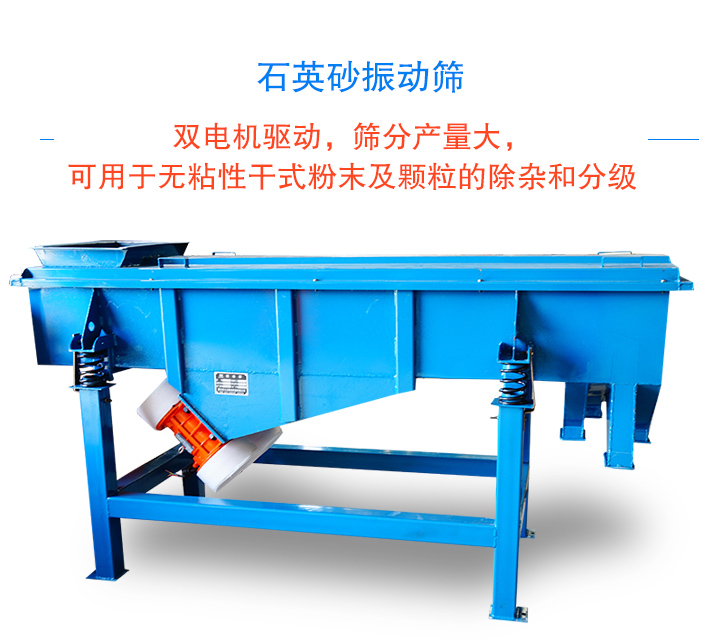

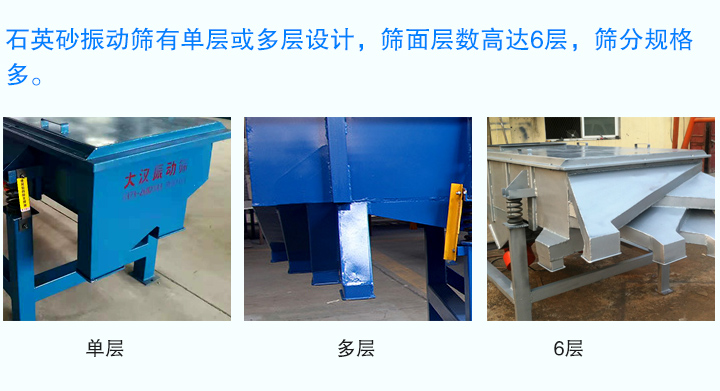

石英砂振动筛外形为长方形，又叫石英砂直线振动筛，采用双电机驱动，筛分产量大，可用于无粘性干式粉末及颗粒的除杂和分级，石英砂振动筛有单层或多层设计，筛面层数高达6层，筛分规格多。

石英砂振动筛常用规格有：0.5~1mm、1~2mm、2~4mm、4~8mm、8~16mm、16~32mm、10~20目、20~40目、40~80目、100~120目。

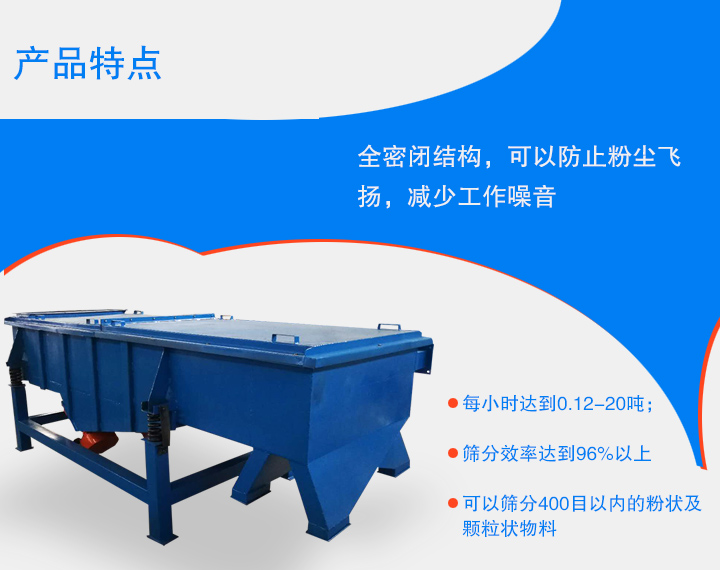

产品特点

1、可以筛分400目以内的粉状及颗粒状物料，筛分效率可以达到96%以上；

2、双台电机驱动，物料筛分更彻底，筛分产量大，每小时可以达到0.12-20吨；

3、全密闭结构，可以防止粉尘飞扬，减少工作噪音；

4、子母式网架结构，筛网使用寿命长；

5、可根据用户要求免费定制。

结构组成

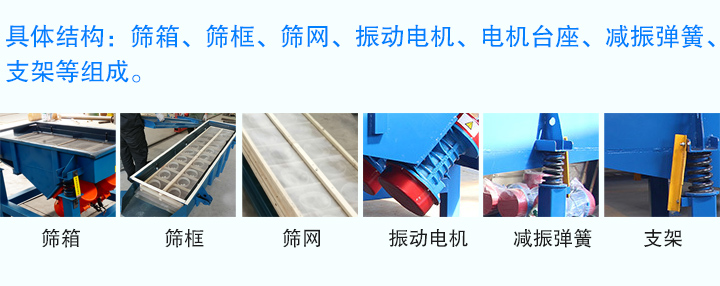

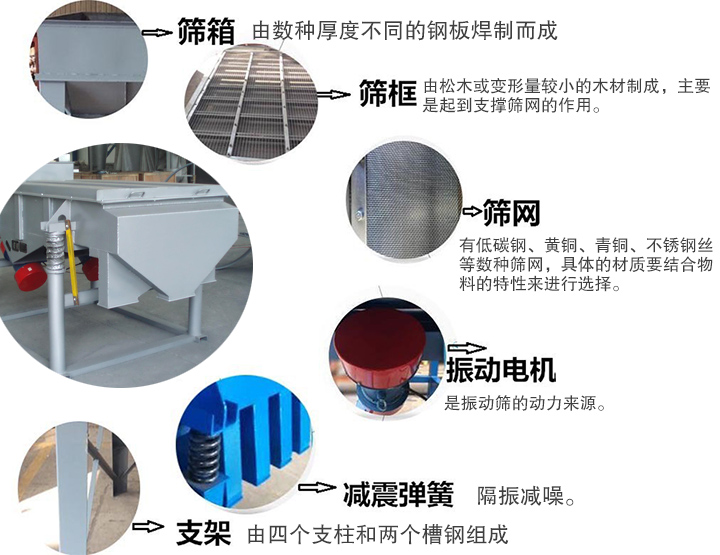

具体结构：筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。既可以配合盖子防止灰尘的进入，也可以防止粉粒状物料溢散。

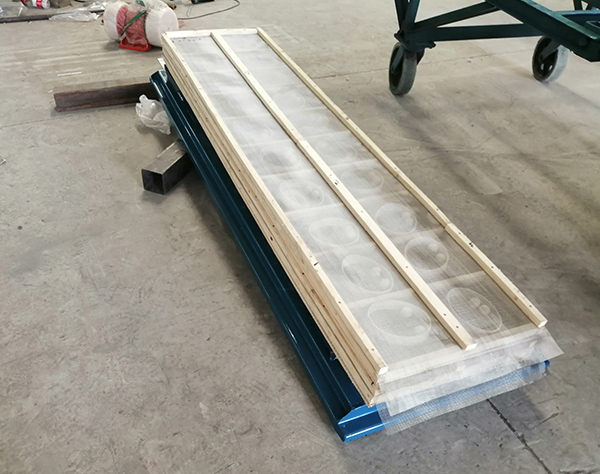

筛框：由松木或变形量较小的木材制成，主要是起到支撑筛网的作用。

筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网，具体的材质要结合物料的特性来进行选择。

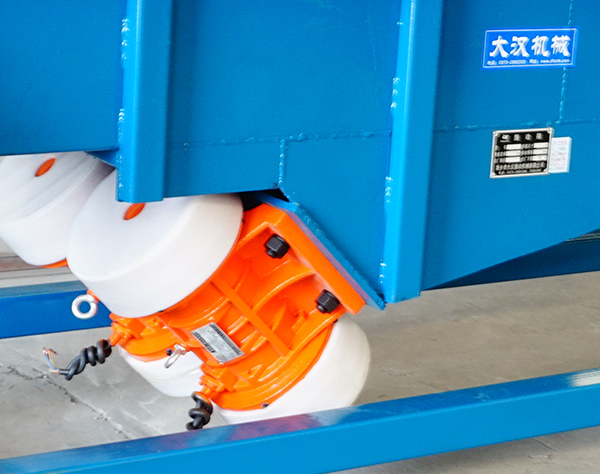

振动电机：是振动筛的动力来源。

电机台座：固定振动电机。

减振弹簧：隔振减噪。

支架：由四个支柱和两个槽钢组成，对筛体部分进行支撑，保证筛体的稳固。

工作原理

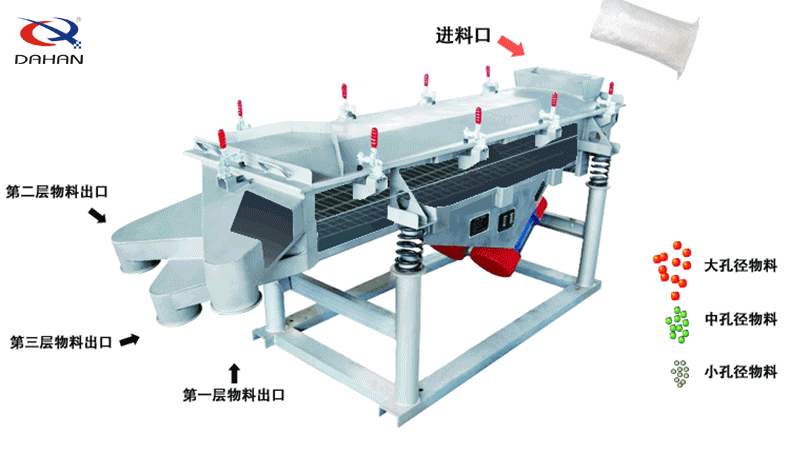

石英砂振动筛利用振动电机作为振动源，当两台振动电机做同步或反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向上相互抵消，在垂直于电机轴的方向叠为一合力，其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起向前作直线运动，从而完成对物料的筛选和分级。

技术参数

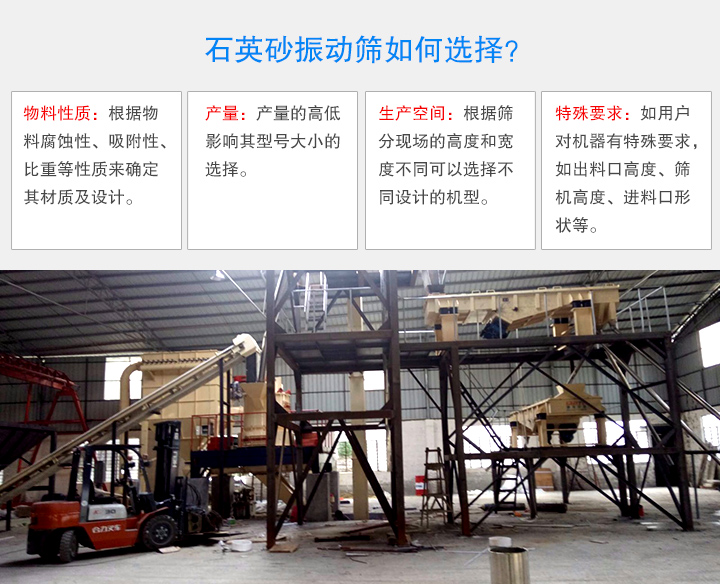

石英砂振动筛如何选择？

1、物料性质，根据物料腐蚀性、吸附性、比重等性质来确定其材质及设计。

2、产量：产量的高低影响其型号大小的选择。

3、生产空间：根据筛分现场的高度和宽度不同可以选择不同设计的机型。

4、特殊要求：如用户对机器有特殊要求，如出料口高度、筛机高度、进料口形状等。
