泥浆振动筛

现场视频

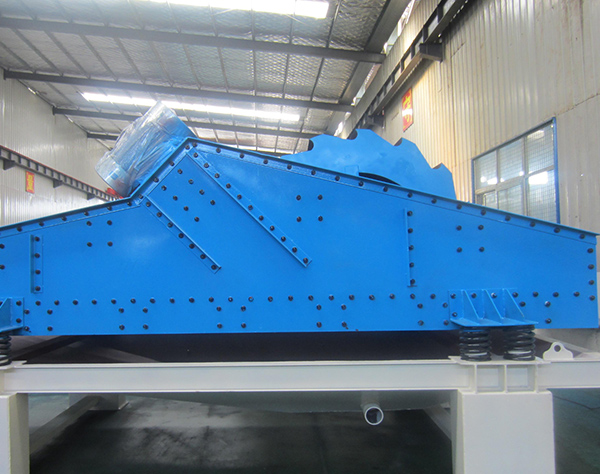

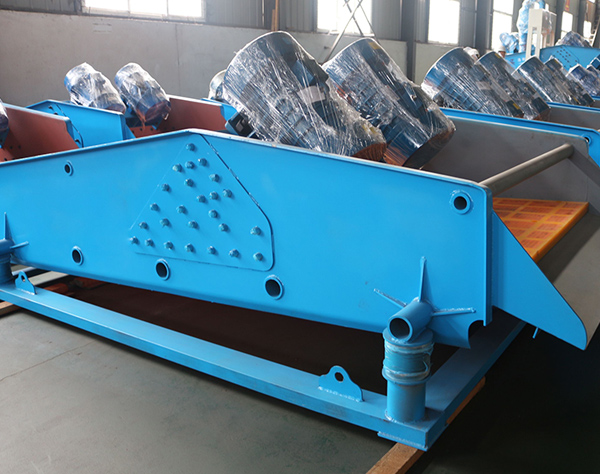

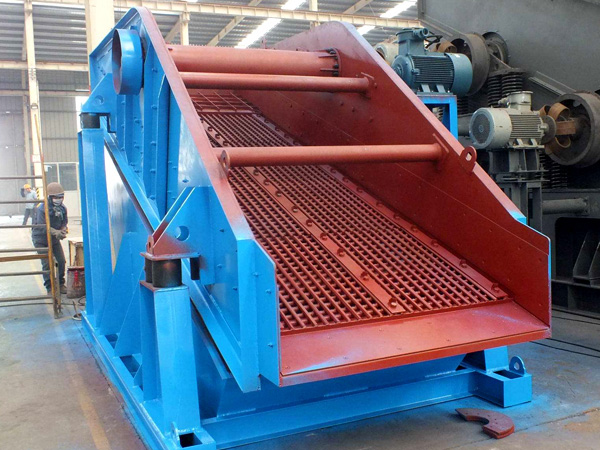

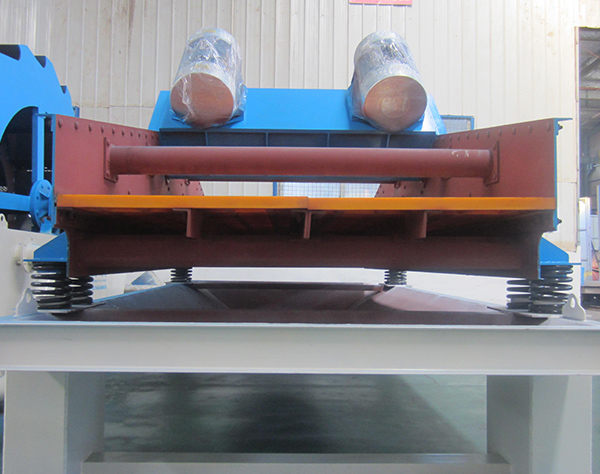

产品实拍

产品介绍

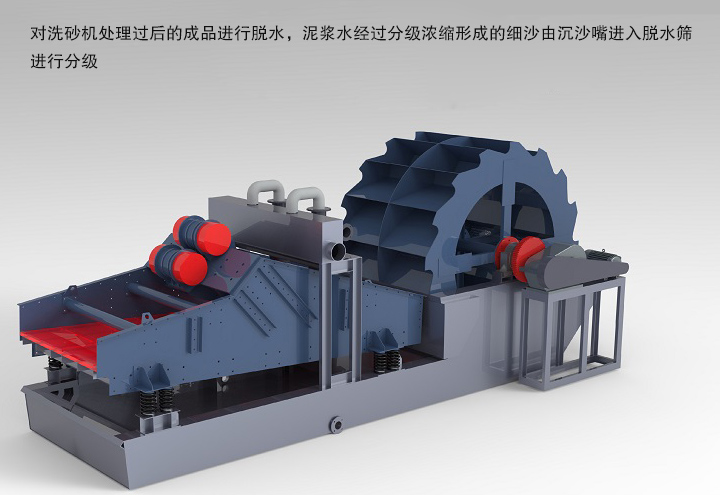

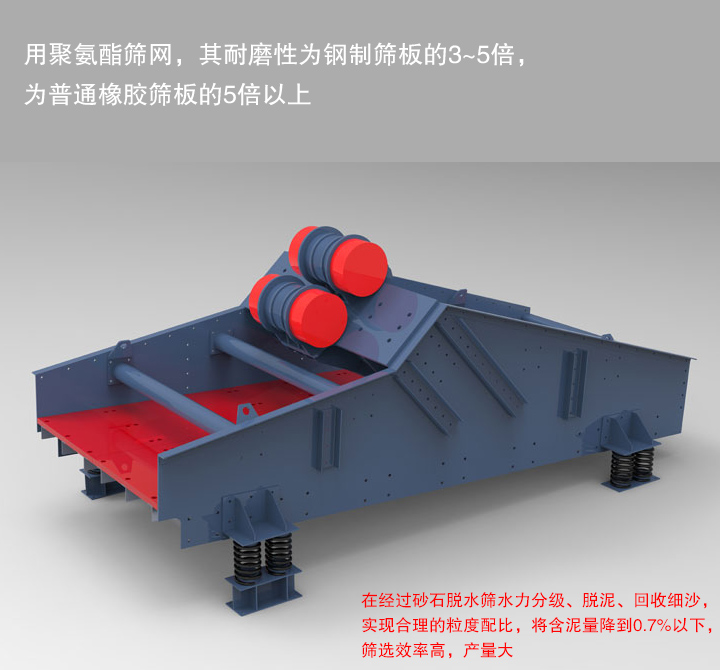

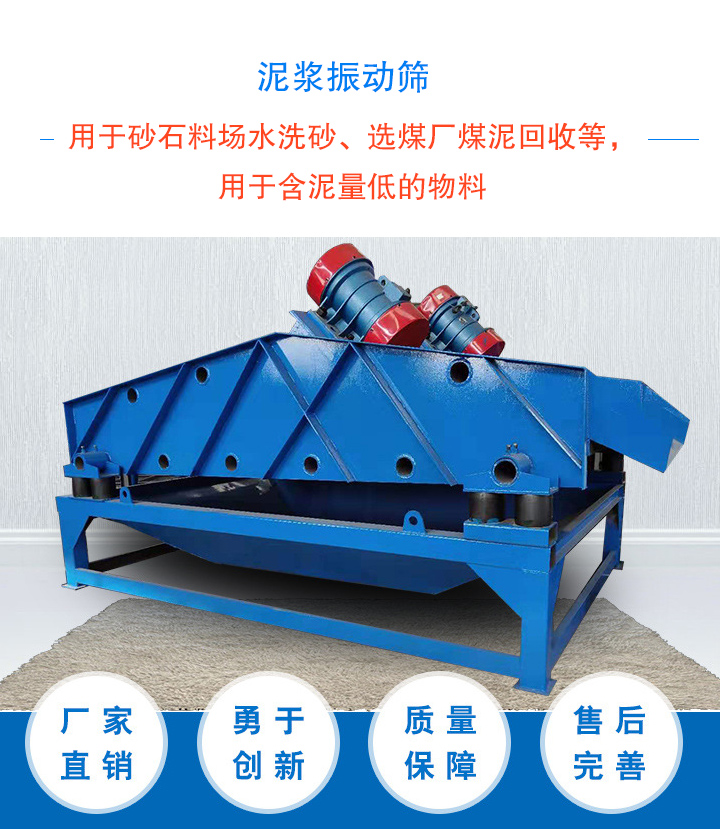

泥浆振动筛又叫泥浆脱水筛，主要用于砂石料场水洗砂、选煤厂煤泥回收等，用于含泥量低的物料，采用聚氨酯筛网，其耐磨性为钢制筛板的3~5倍，为普通橡胶筛板的5倍以上。泥浆振动筛可用于湿法制砂生产线和洗砂机配套使用，也可单独使用。砂石经由洗砂机清洗，在经过砂石脱水筛水力分级、脱泥、回收细沙，实现合理的粒度配比，将含泥量降到0.7%以下，筛选效率高，产量大。

主要特点

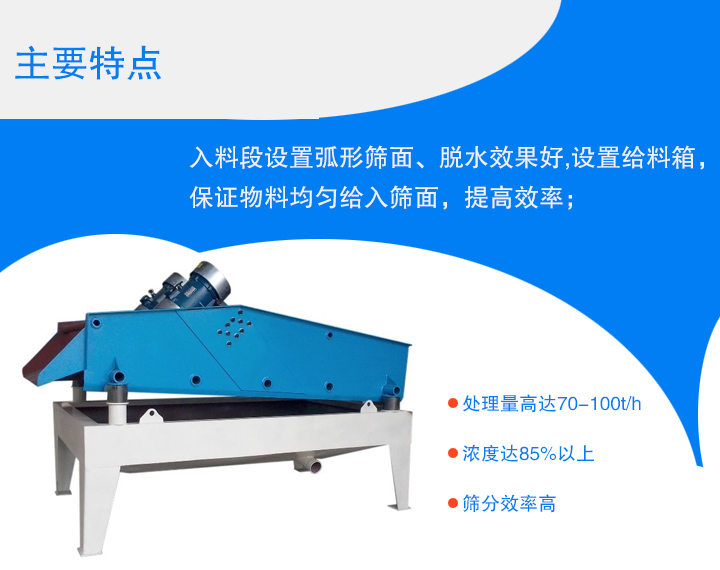

1、浓缩型水力旋流器+多频脱水筛，浓度达85%以上，使成品回收率增加，处理量高达70-100t/h；

2、设置给料箱，保证物料能够均匀给入筛面，筛分效率高；

3、入料段设置弧形筛面、脱水效果好；

4、设置给料箱，保证物料均匀给入筛面，提高效率；

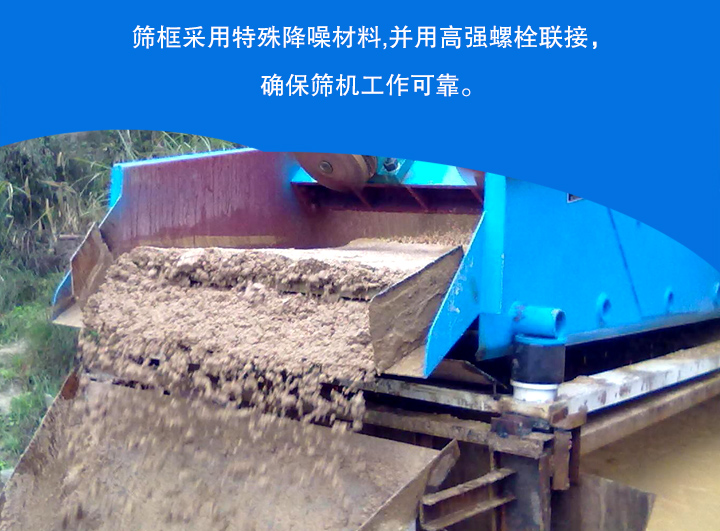

5、筛框采用特殊降噪材料,并用高强螺栓联接，确保筛机工作可靠。

结构组成

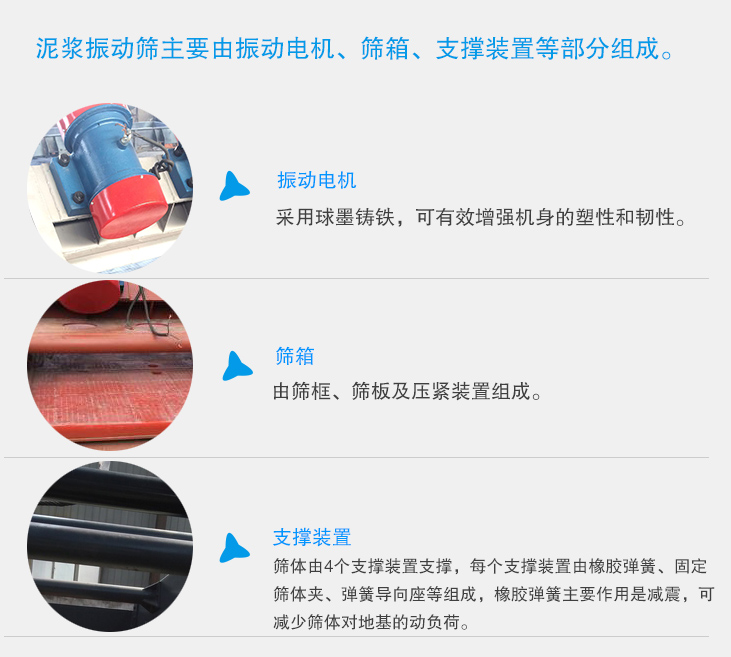

泥浆振动筛主要由振动电机、筛箱、支撑装置等部分组成。

振动电机：采用球墨铸铁，可有效增强机身的塑性和韧性。

筛箱：由筛框、筛板及压紧装置组成。

支撑装置：筛体由4个支撑装置支撑，每个支撑装置由橡胶弹簧、固定筛体夹、弹簧导向座等组成，橡胶弹簧主要作用是减震，可减少筛体对地基的动负荷。

工作原理

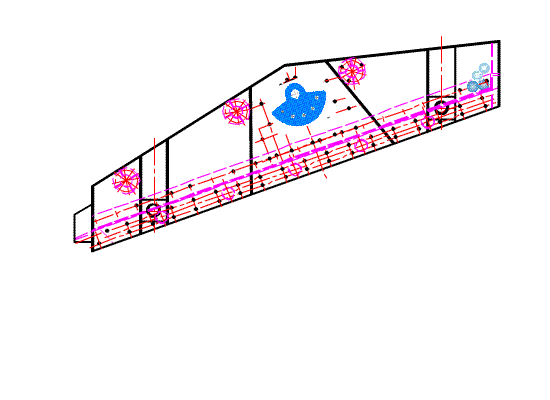

泥浆振动筛采用了双电机自同步技术，通用型偏心块、可调振幅振动器。两个互不联系的振动器作同步反向运转，两组偏心质量产生的离心力沿振动方向的分力叠加，反向离心抵消，从而形成单一的沿振动方向的激振动，使筛箱做作往复直线运动，进而完成物料的脱水、分级。

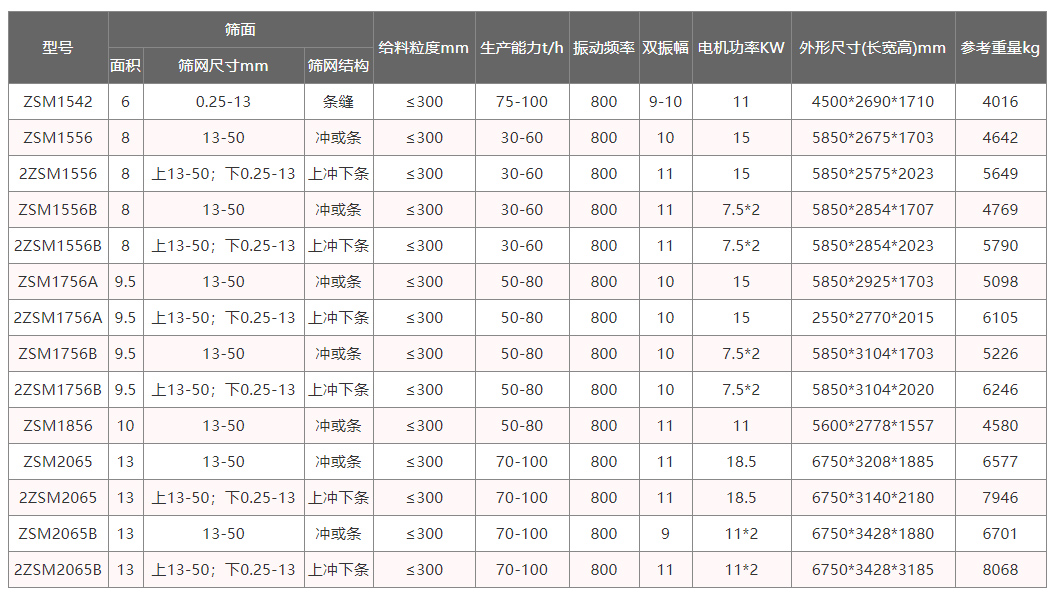

技术参数

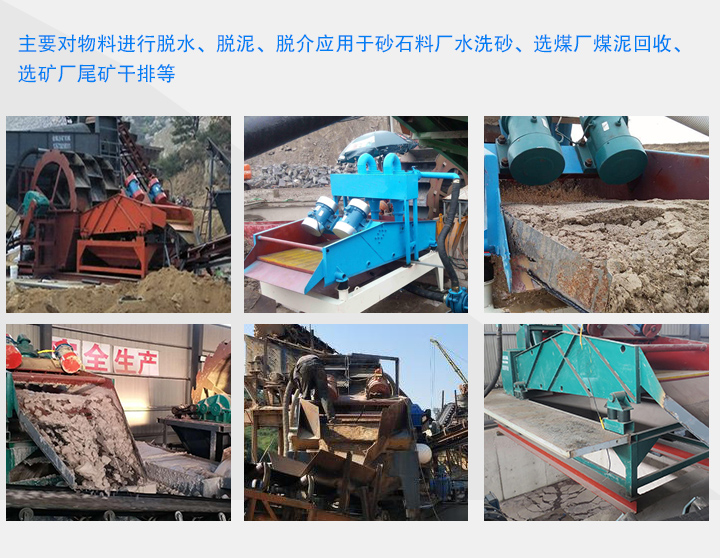

客户现场
