方形直线振动筛
  • 方形直线振动筛
  • 方形直线振动筛
  • 方形直线振动筛
  • 方形直线振动筛
  • 方形直线振动筛

方形直线振动筛

简述方形直线振动筛外形为长方形,主要用于对无粘性干式粉末,颗粒除杂和分级,方形直线振动筛采用双电机驱动,每小时产量可达20吨.

进料粒度:400目以内

生产能力:0.12-20t/h

适用物料:淀粉、花生、大豆、芝麻、玉米、香料、食盐、化肥、焦炭、河沙等

应用领域:食品、医药、化工、冶金、建材等行业

产品定制无需担心物料成品达不到您的需求,我们提供免费试机和产品定制

订购咨询

具体报价请致电
0373-268 2345

现场视频

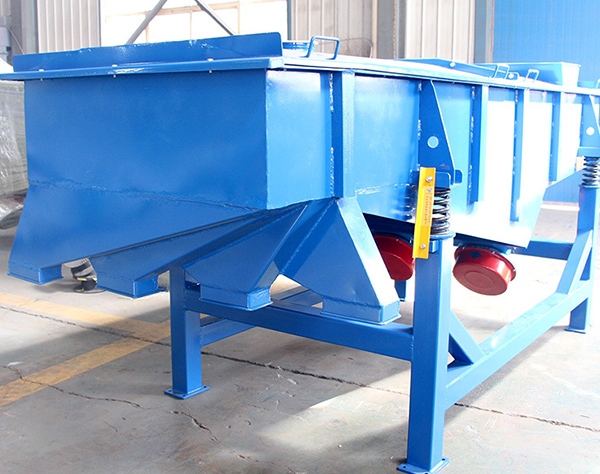

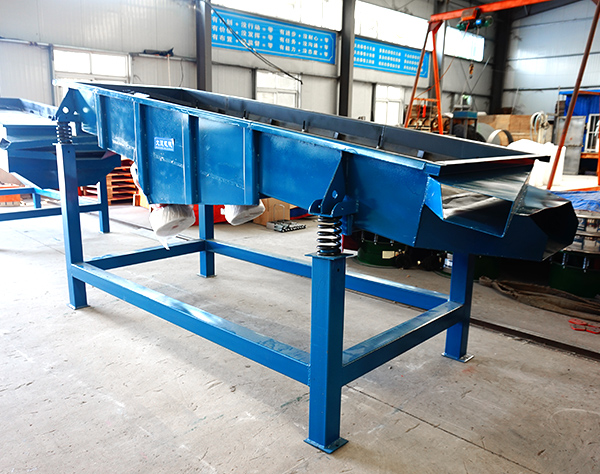

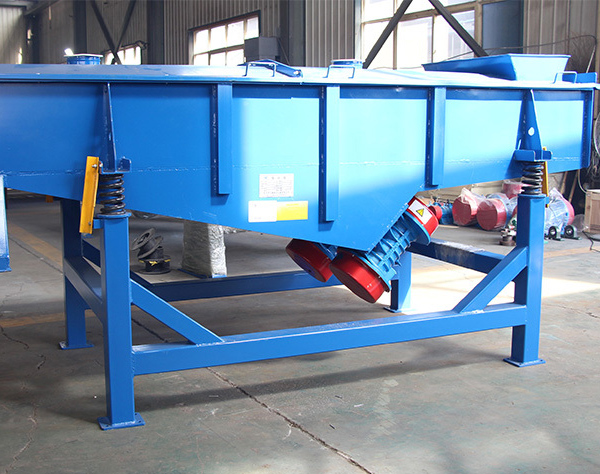

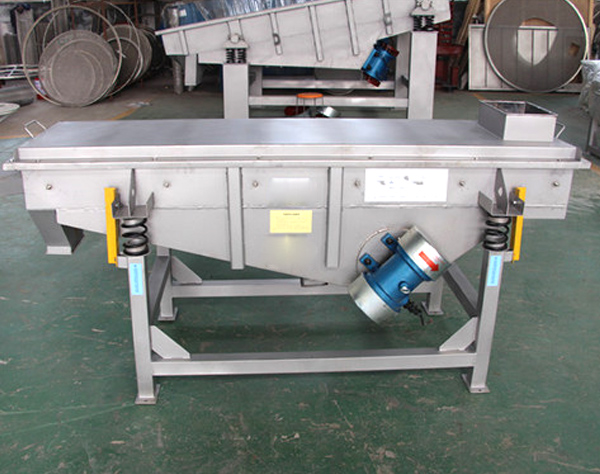

产品实拍

方形直线振动筛产品介绍

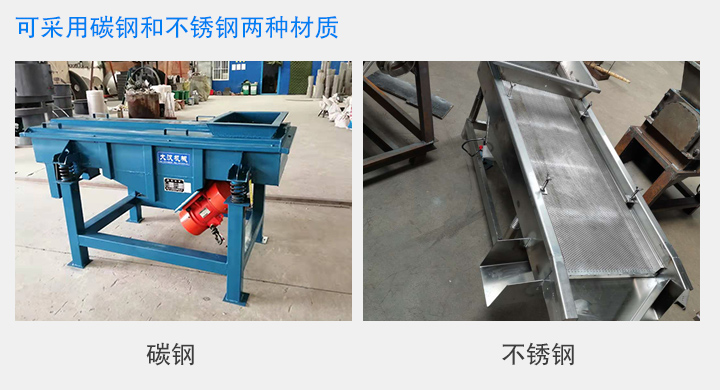

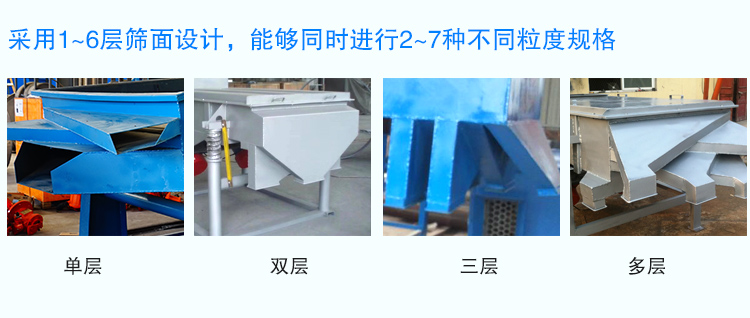

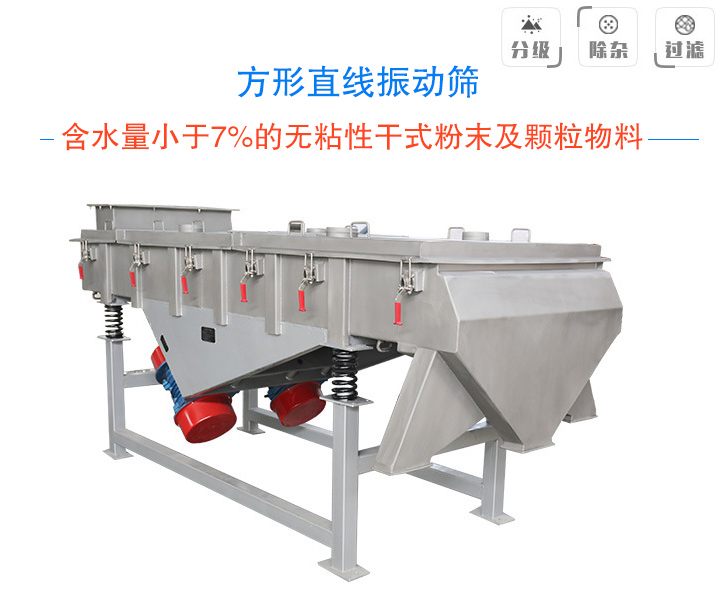

方形直线振动筛外形为长方形,主要用于含水量小于7%的无粘性干式粉末及颗粒物料,方形直线振动筛根据物料及应用行业的不同,可采用碳钢和不锈钢两种材质,采用1~6层筛面设计,能够同时进行2~7种不同粒度规格的筛分作业,广泛应用于食品、医药、化工、建材、冶金等行业。

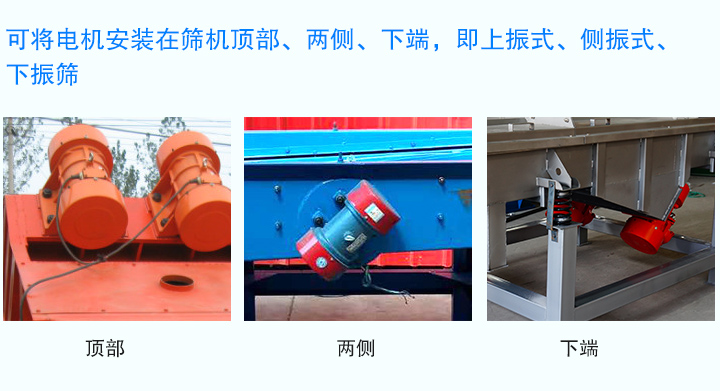

由于个别用户场地有限制,我们的方形直线振动筛可将电机安装在筛机顶部、两侧、下端,即上振式、侧振式、下振筛,另外,还可设计为悬挂式。

方形直线振动筛应用行业

食品行业:花生、大豆、芝麻、玉米、香料、食盐、淀粉等。

医药行业:中药粉、颗粒药丸、微丸等

化工行业:尿素、化肥、焦炭、树脂、涂料等。

冶金行业:二氧化锰、电解铜粉、耐火材料、高岭土、石灰、氧化铝、石英砂、铅粉、铝粉等。

其他行业:塑料、磨料、助剂、活性炭等。

方形直线振动筛常用物料及目数

石英砂:10目、20目、40目、80目、120目;

活性碳:6目、16目、24目、48目;

石粉:6目、16目、24目、48目;

耐火材料:10mm、8mm、5mm、1mm、40目、120目。

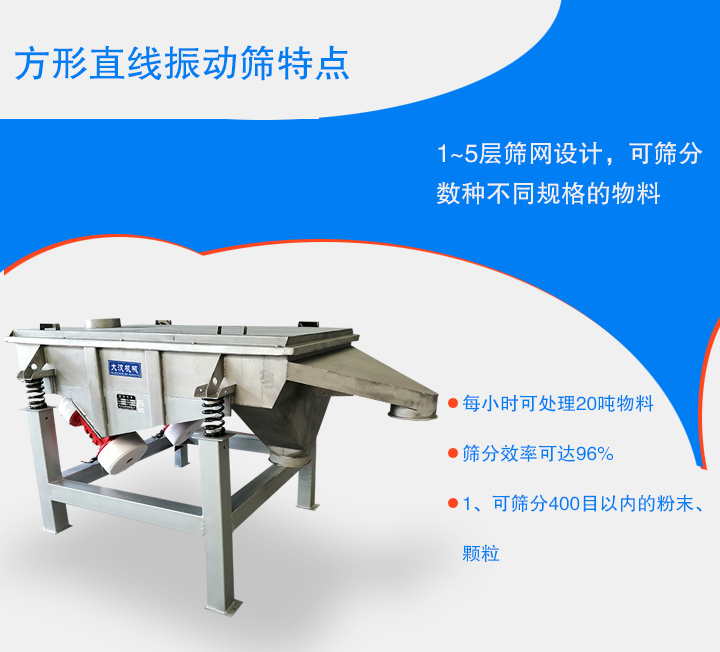

方形直线振动筛特点

1、可筛分400目以内的粉末、颗粒,筛分效率可达96%;

2、双电机驱动,动力大,耗能低,每小时可处理20吨物料;

3、密封性设计,粉尘不飞扬,减少了对筛分环境的污染;

4、1~5层筛网设计,可筛分数种不同规格的物料;

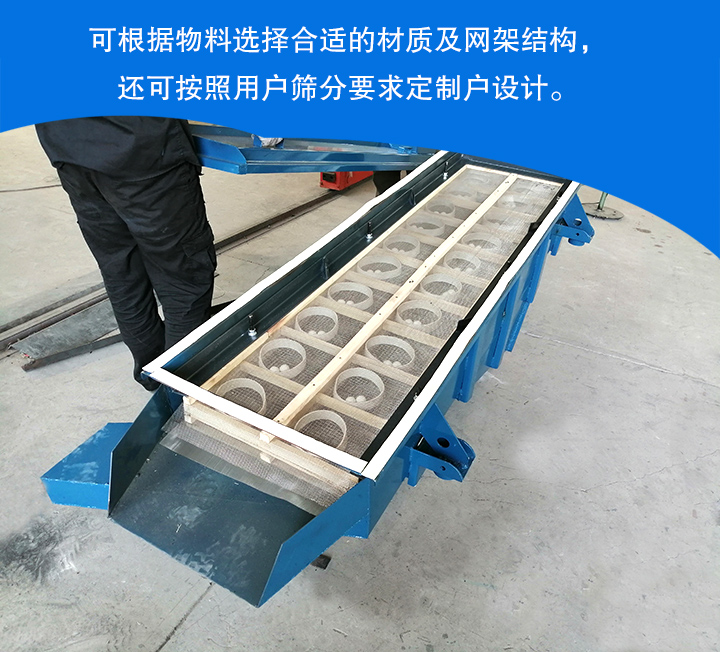

5、可根据物料选择合适的材质及网架结构,还可按照用户筛分要求定制户设计。

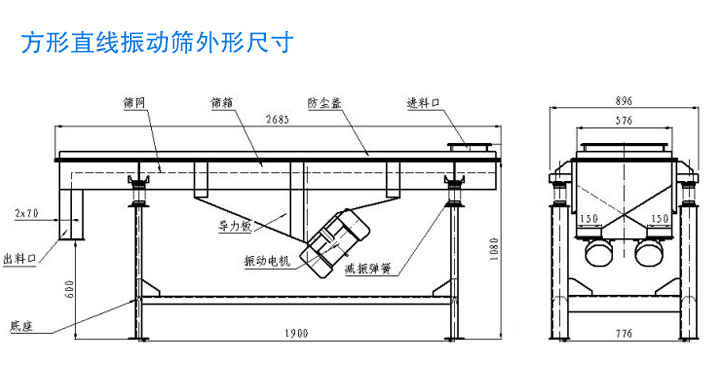

方形直线振动筛外形尺寸

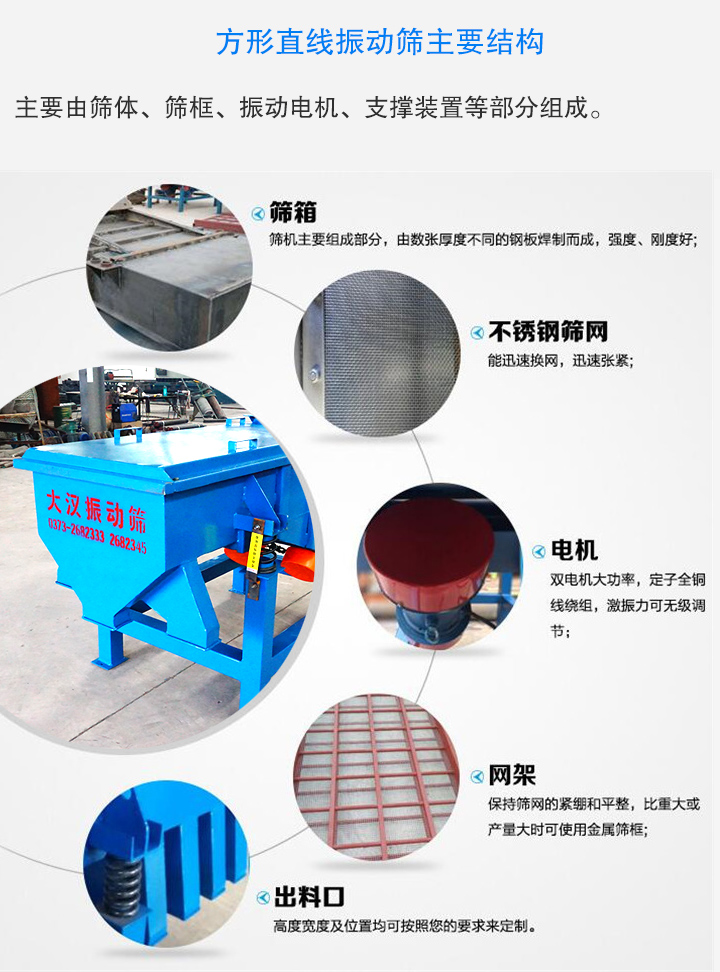

方形直线振动筛主要结构

方形直线振动筛主要由筛体、筛框、振动电机、支撑装置等部分组成。

筛体部分:均采用轧制钢板及型材焊接而成(部分组体检为螺栓连接),整体刚度好,牢固可靠。

筛框:一般为木质结构,筛网为金属丝编织方孔筛网。

振动电机:采用双台卧式振动电机,通过调整电机两端的偏心块可以适应不同的振幅要求。

支撑装置:有下座架、减震弹簧组成,通过改变支撑高度能够改变筛面倾角,并且下座架和振动部分由减震弹簧联接,减震效果明显。

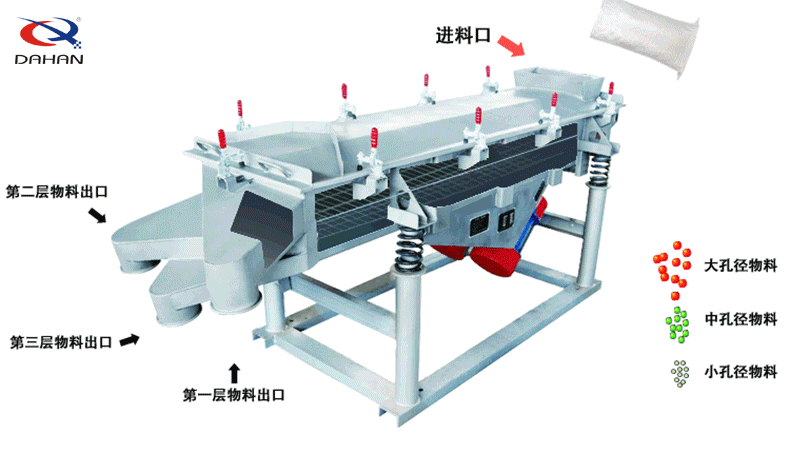

方形直线振动筛工作原理

方形直线振动筛采用双电机驱动,当物料均匀地进入到筛机进料口,在振动电机激振力的作用下,在筛面上向出料口方向边跳动边筛分,通过多层筛网筛分出数种产品和不合格的筛上物、筛下物。分别从各自的出料口排出。

方形直线振动筛技术参数

型号 筛面尺寸
(mm)
筛面层数 网孔尺寸
处理量
(t/h)
振次 双振幅
(mm)
电机功率
(kw)
振动方向角 外形尺寸
(长×宽×高)mm
DZSF515 500×1500 1-5 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF520 500×2000 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF525 500×2500 2-200 0.12-20 960 6-8 2×0.55 45-60 2750×808×938
DZSF1020 100×2000 2-200 0.11-20 960 6-8 2×0.55 45-60 2219×1320×960
DZSF1025 1000×2500 2-200 0.18-15 960 6-8 2×0.75 45-60 2269×1320×960
DZSF1030 1000×2500 2-200 0.1-20 960 6-8 2×1.1 45-60 3219×1340×1120
