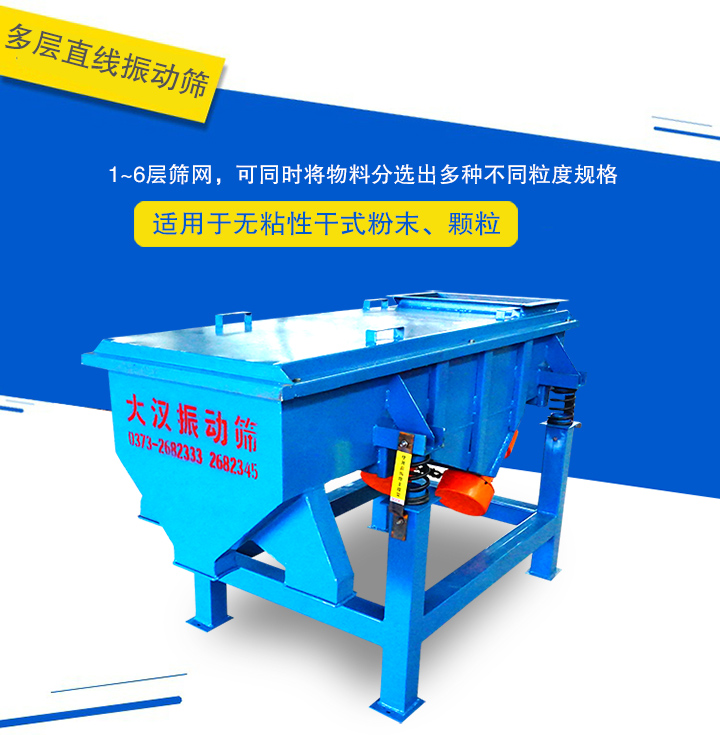

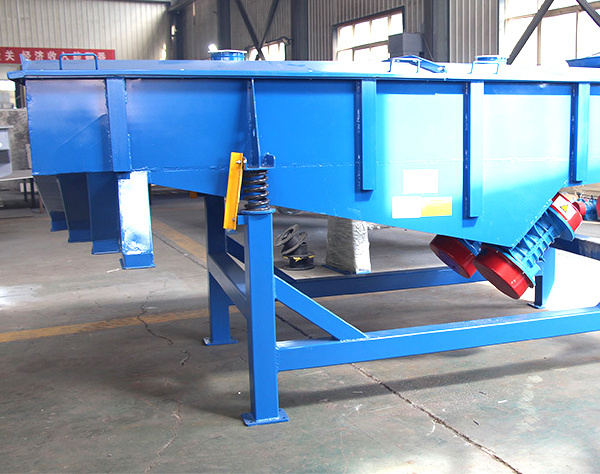

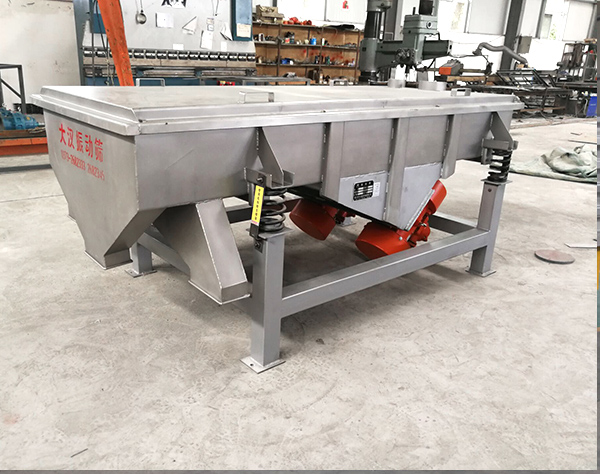

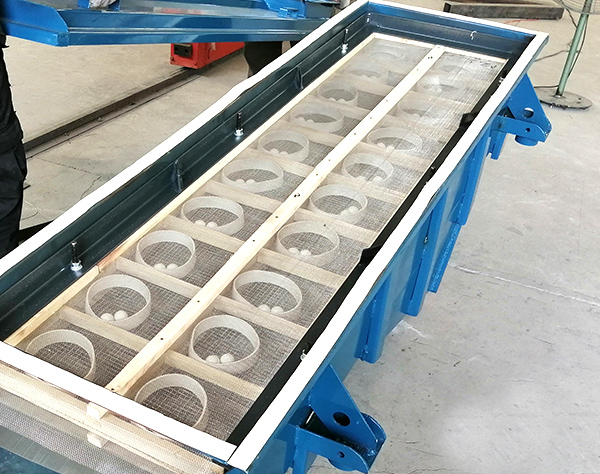

多层直线振动筛

多层直线振动筛

简述多层直线振动筛是指采用1层以上筛网的直线振动筛,筛面层数可达6层,可同时进行多种粒度规格物料的分级工作,大汉多层直线振动筛型号齐全,可按照用户要求设计.

进料粒度:400目以内

生产能力:0.12-20t/h

适用物料:大豆、花生、芝麻、塑料颗粒、活性炭、石英砂、石灰粉、锯末等

应用领域:食品、医药、化工、建材、冶金、磨料等行业

产品定制无需担心物料成品达不到您的需求,我们提供免费试机和产品定制

订购咨询

具体报价请致电
0373-268 2345

多层直线振动筛产品介绍

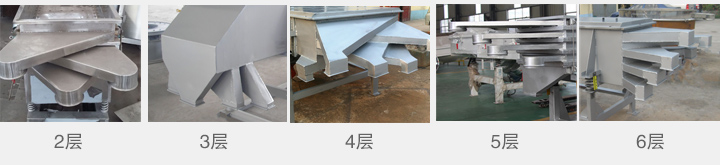

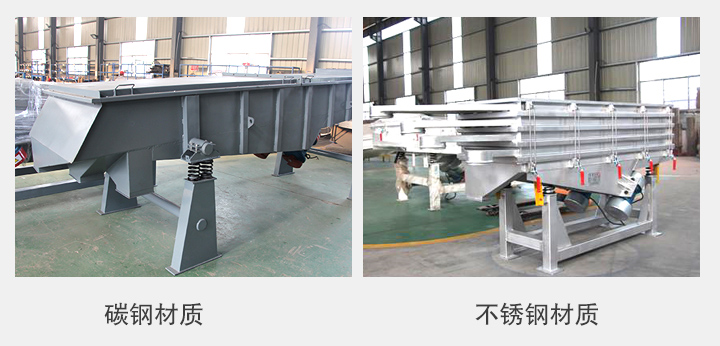

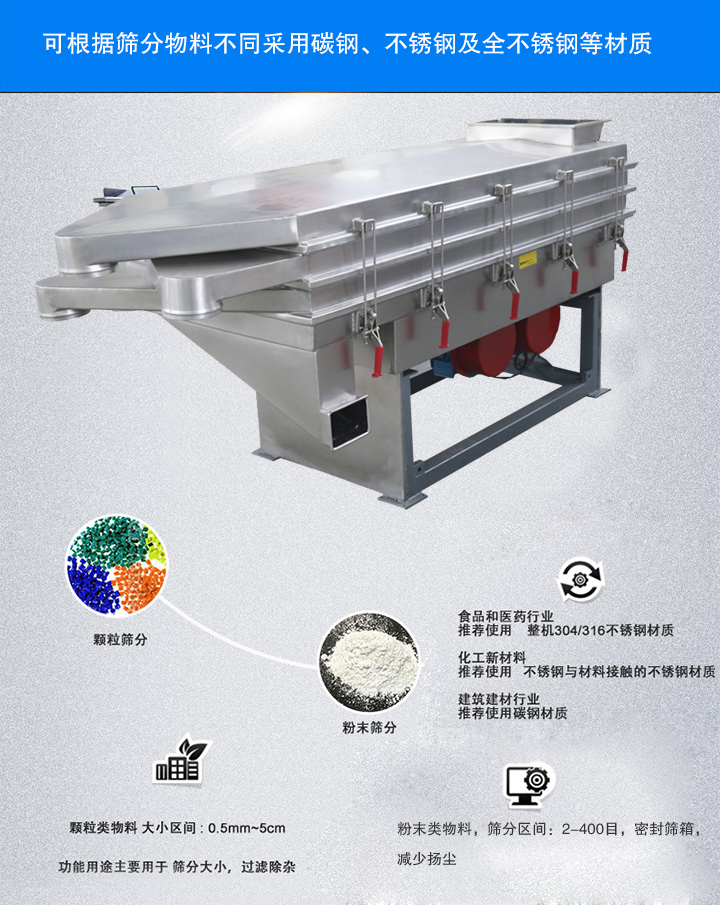

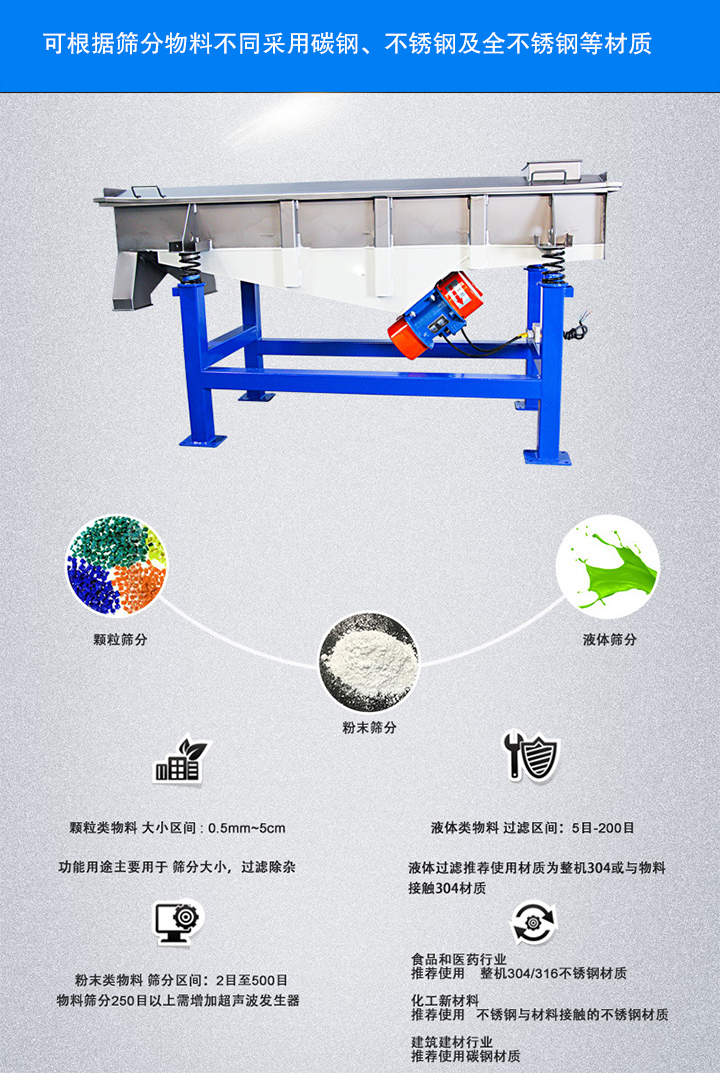

多层直线振动筛采用多层筛网设计,筛面层数有2层、3层、4层、5层、6层,可以将物料分成不同规格,常用的有不锈钢和碳钢两种材质,常规型号有520、525、1020、1025、1030等,也可根据客户的要求来特殊定做。

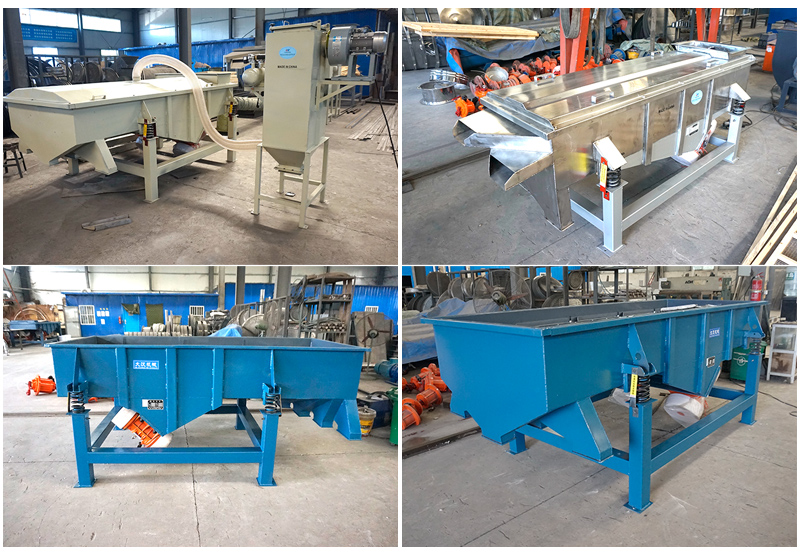

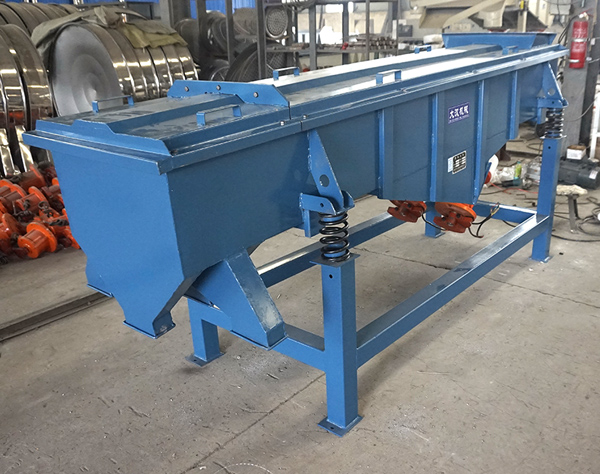

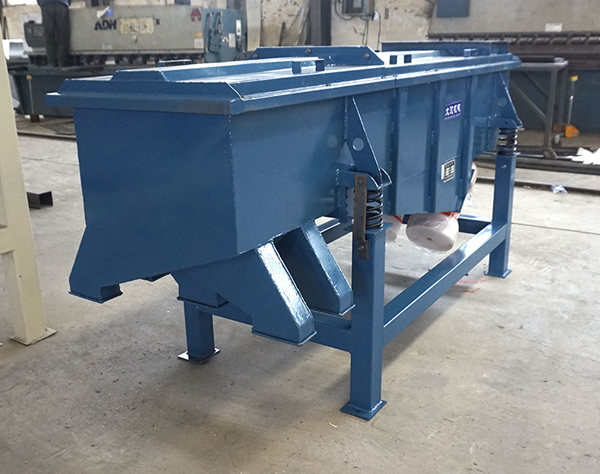

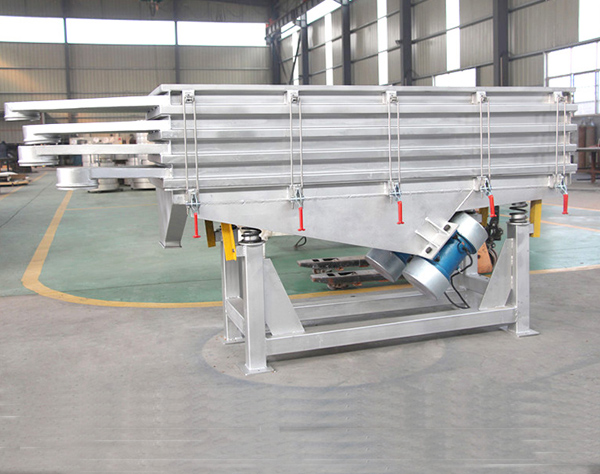

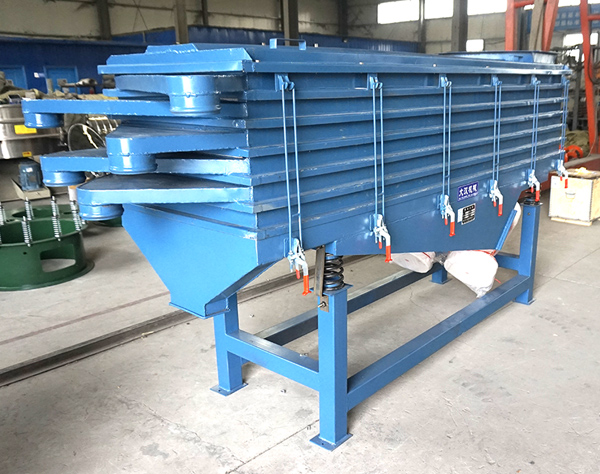

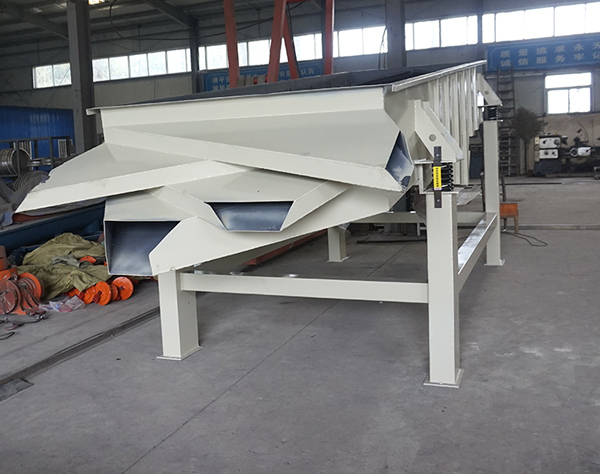

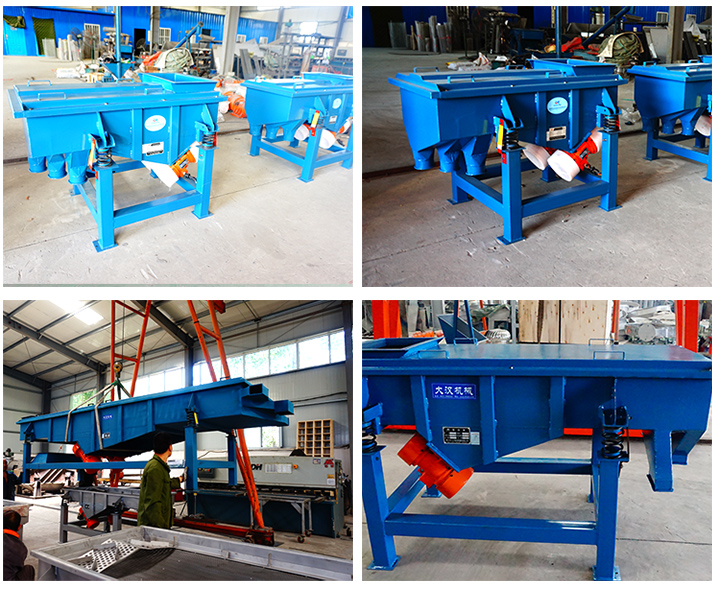

产品实拍

视频展示

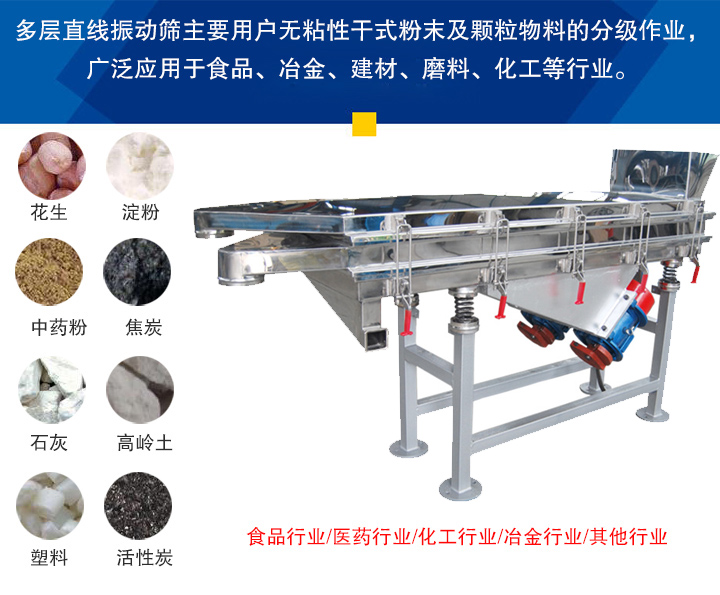

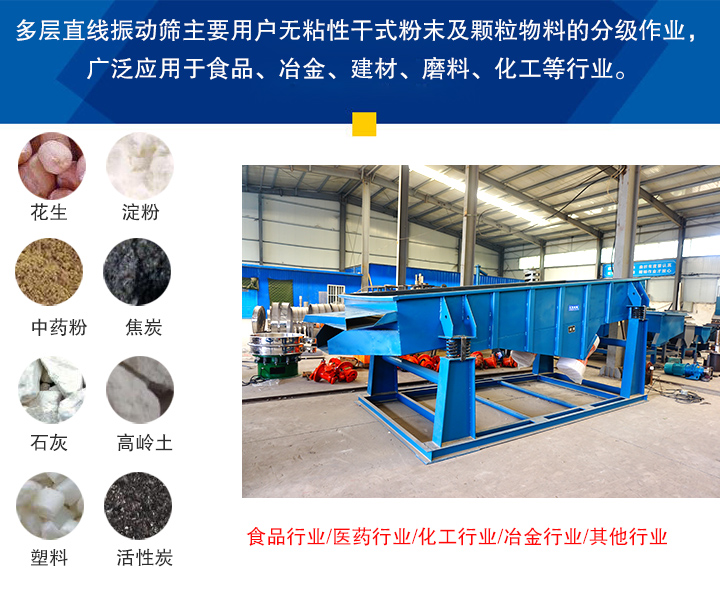

多层直线振动筛应用范围

多层直线振动筛主要用户无粘性干式粉末及颗粒物料的分级作业,广泛应用于食品、冶金、建材、磨料、化工等行业。

食品行业:花生、大豆、芝麻、玉米、香料、食盐、淀粉等。

医药行业:中药粉、颗粒药丸、微丸等

化工行业:尿素、化肥、焦炭、树脂、涂料等。

冶金行业:二氧化锰、电解铜粉、耐火材料、高岭土、石灰、氧化铝、石英砂、铅粉、铝粉等。

其他行业:塑料、磨料、助剂、活性炭等。

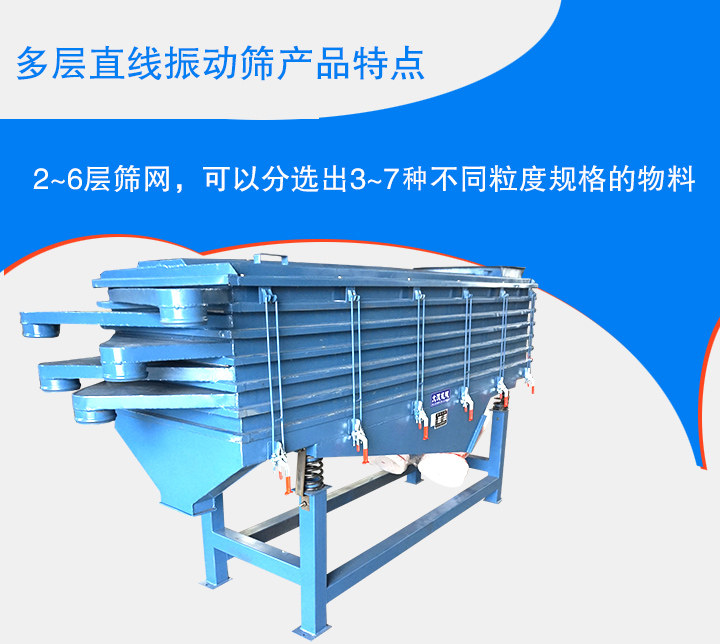

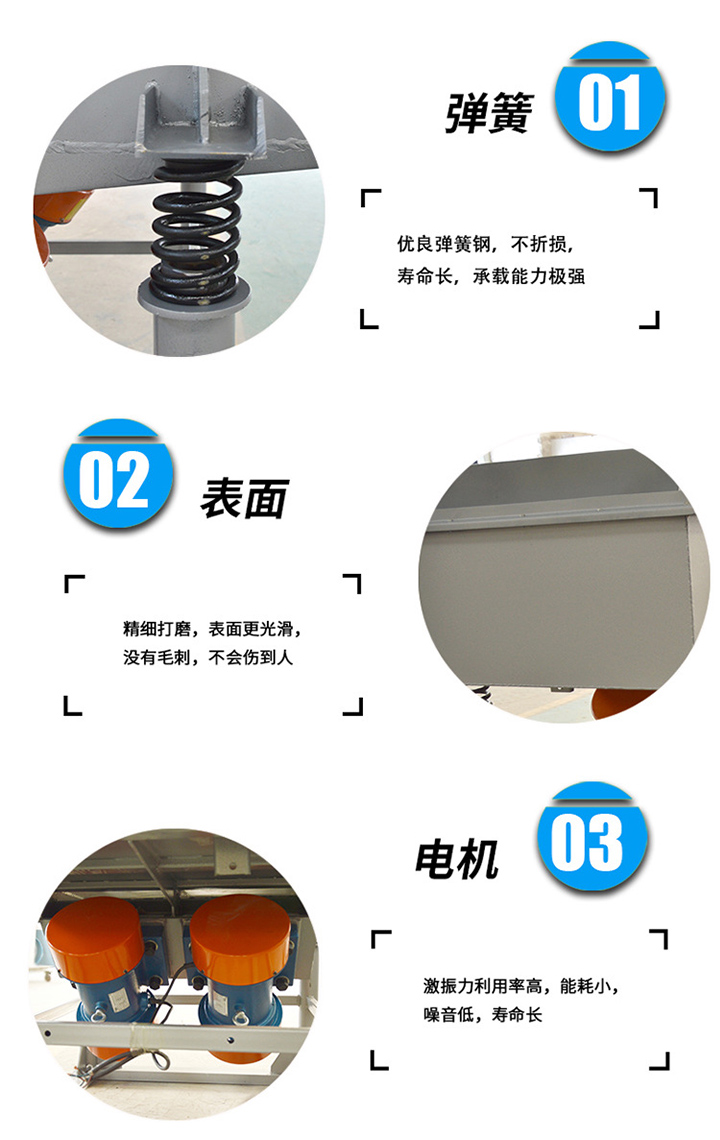

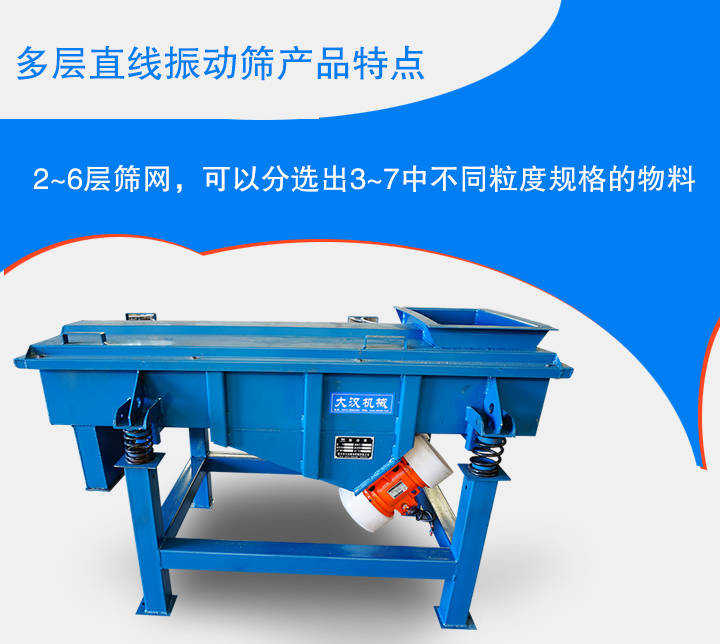

多层直线振动筛特点

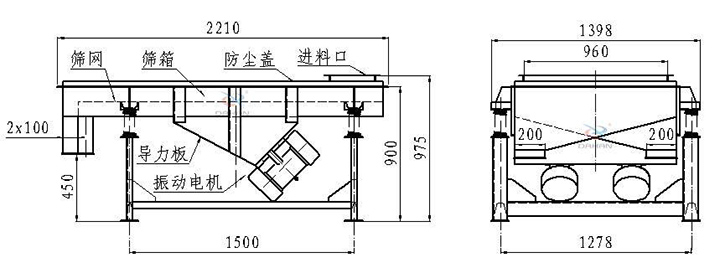

多层直线振动筛结构说明

多层直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

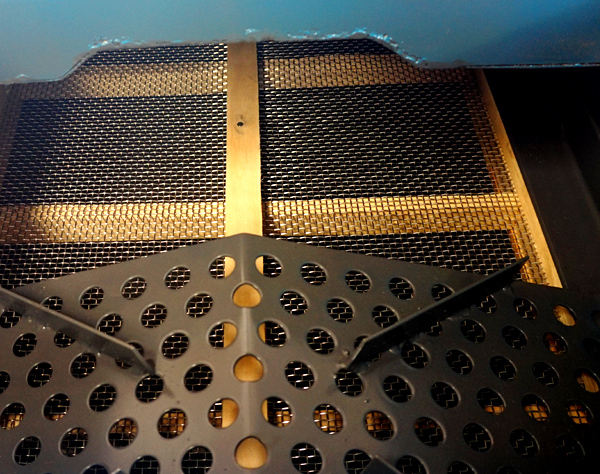

筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

振动电机:主要动力来源,安装方式可分为上振式、下振式、侧振式三种。

电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。

减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。

支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

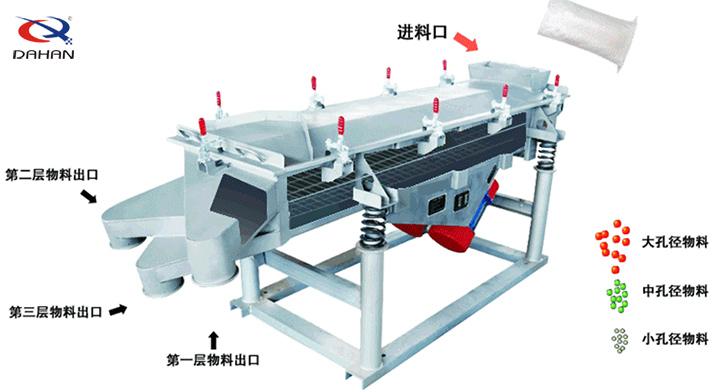

多层直线振动筛工作原理

采为双振动电机驱动,当物料从给料机均匀地进入筛分机的进料口时,两台电机通过同步、反向旋转时所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,在激振力和物料自重力的共同作用下,使物料在筛面上被抛起向前作直线运动,物料通过多层筛网产生数种规格的筛上物、筛下物,然后又分别从各自的出口排出,从而达到筛分的目的。

多层直线振动筛技术参数

型号 筛面尺寸
(mm)
筛面层数 网孔尺寸
处理量
(t/h)
振次 双振幅
(mm)
电机功率
(kw)
振动方向角 外形尺寸
(长×宽×高)mm
DZSF520 500×2000 1 2-400 0.05-5 960 6-7 2×0.37 45-60 2140×808×848
2DZSF520 2 0.05-5 6-7 2×0.37 45-60 2199×808×878
3DZSF520 3 0.03-5 4-6 2×0.37 45 2256×808×938
DZSF525 500×2500 1 0.06-8 5-7 2×0.37 45-60 2462×808×848
2DZSF525 2 0.06-8 4-6 2×0.37 45 2699×808×878
3DZSF525 3 0.06-8 6-8 2×0.55 45-60 2750×808×938
4DZSF525 4 0.1-15 5-7 2×0.55 45 2813×808×1000
5DZSF525 5 0.08-15 5-7 2×0.55 45 2883×808×1060
6DZSF525 6 0.07-15 6-8 2×0.75 45-60 2953×808×1120
DZSF1020 1000×2000 1 0.12-20 6-8 2×0.55 45-60 2152×1320×900
2DZSF1020 2 0.11-20 5-7 2×0.55 45-60 2219×1320×960
3DZSF1020 3 0.10-2 5-7 2×0.75 45-60 2286×1320×1030
4DZSF1020 4 0.07-15 4-8 2×0.75 45-60 2353×1320×1100
5DZSF1020 5 0.07-15 4-8 2×0.75 45-60 2420×1320×1160
6DZSF1020 6 0.01-15 4-8 2×0.75 45-60 2487×1320×1220
DZSF1025 1000×2500 1 0.1-15 5-7 2×0.75 45 2203×1320×900
2DZSF1025 2 0.18-15 5-7 2×0.75 45 2269×1320×960
3DZSF1025 3 0.07-15 6-8 2×0.75 45-60 2336×1320×1030
DZSF830 800×3000 1 0.1-20 6-8 2×0.55 45-60 3080×1098×1120
2DZSF830 2 0.1-20 6-8 2×0.55 45-60 3140×1098×1180
3DZSF830 3 0.1-20 6-8 2×0.55 45-60 3200×1098×1240
DZSF1030 1000×3000 1 0.1-20 6-8 2×0.75 45-60 3152×1340×1120
3DZSF830 2 0.1-20 6-8 2×1.1 45-60 3219×1340×1120
3DZSF1030 3 0.1-20 6-8 2×1.1 45-60 3286×1340×1120
DZSF1224 1200×2400 1 0.1-23 6-8 2×1.1 45-60 2480×1520×1100
2DZSF1224 2 0.1-23 6-8 2×1.1 45-60 2540×1520×1160
3DZSF1224 3 0.1-23 6-8 2×1.5 45-60 2600×1520×1220

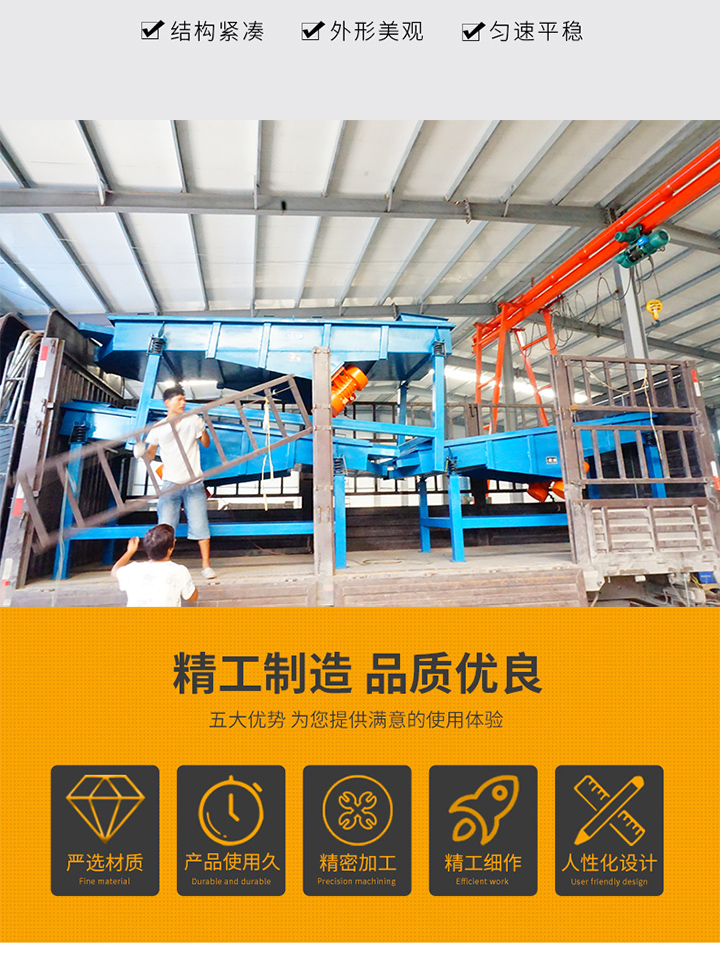

多层直线振动筛车间展示
