单层直线振动筛

单层直线振动筛产品介绍

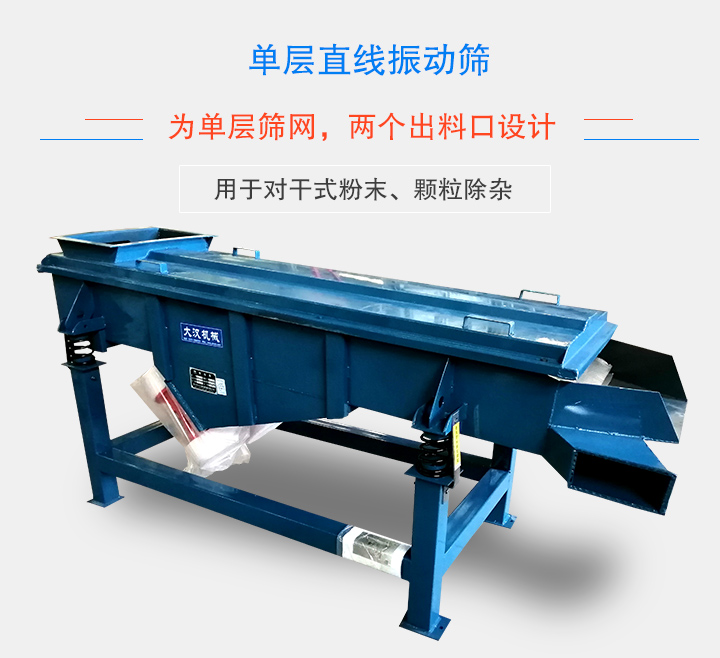

单层直线振动筛，简称单层直线筛，其采用一层全封闭结构设计，有两个出料口，可将物料筛分为两种不同颗粒，主要用于无粘性干式粉状物料及颗粒状物料除杂作业。

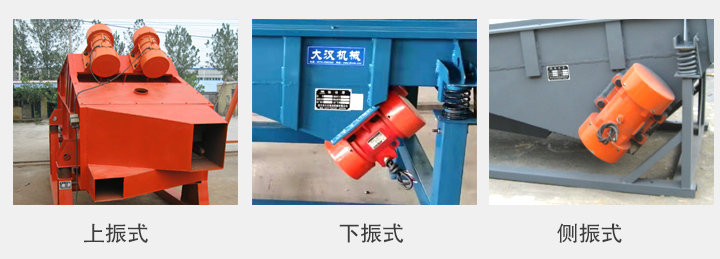

单层直线振动筛筛框一般为木制结构，若筛孔较大，产量较高时筛框可制成钢质结构，若筛分腐蚀性物料，与物料接触部分采用不锈钢材质制作。电机安装方式可分为上振式、下振式、侧振式，另我公司还可以根据用户需要进行特殊设计制造（如出料口形状为圆形或方向，伸缩方向可以设计为前伸、向下伸、倾斜向下伸等）。

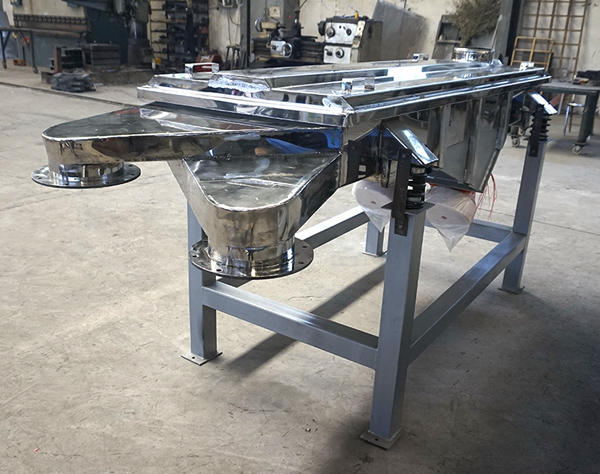

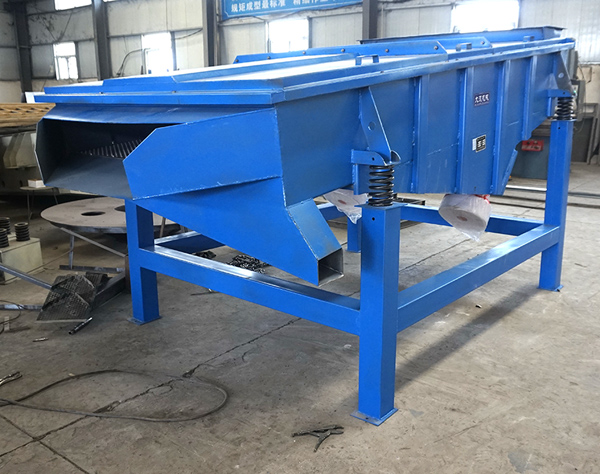

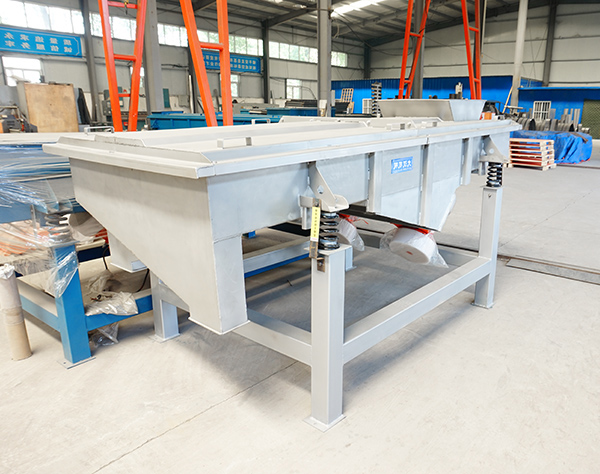

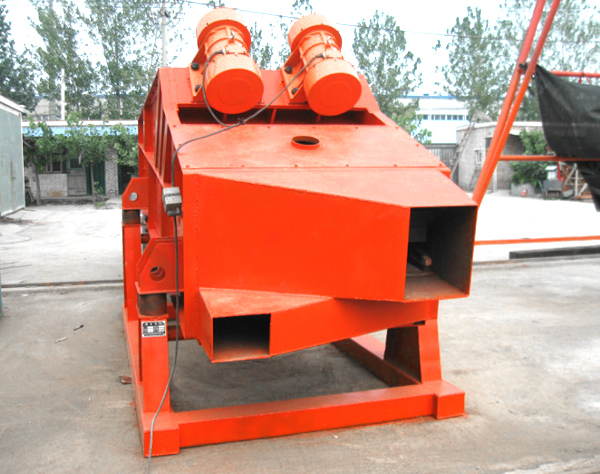

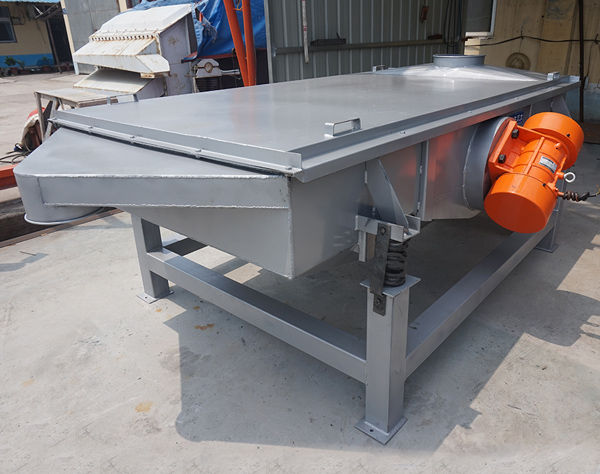

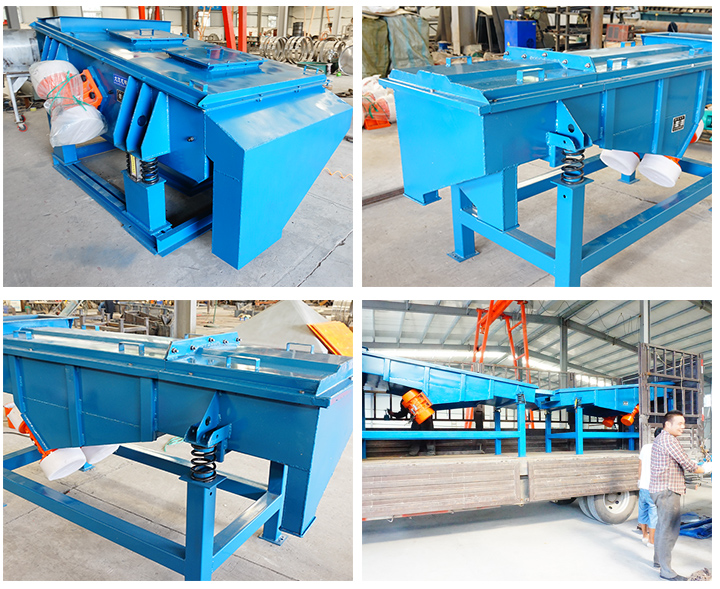

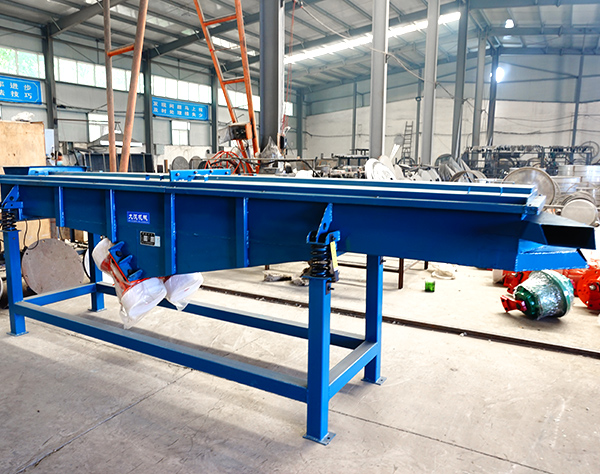

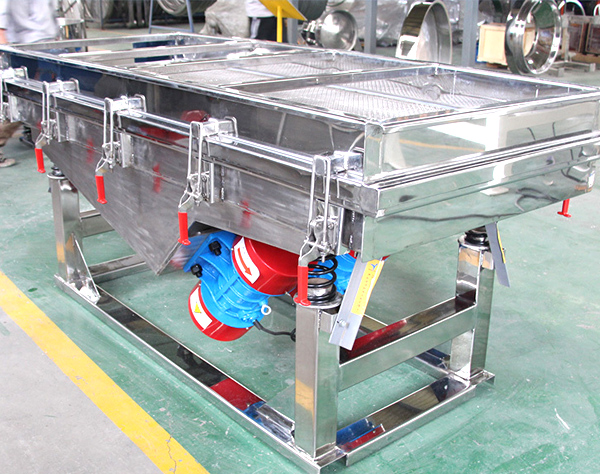

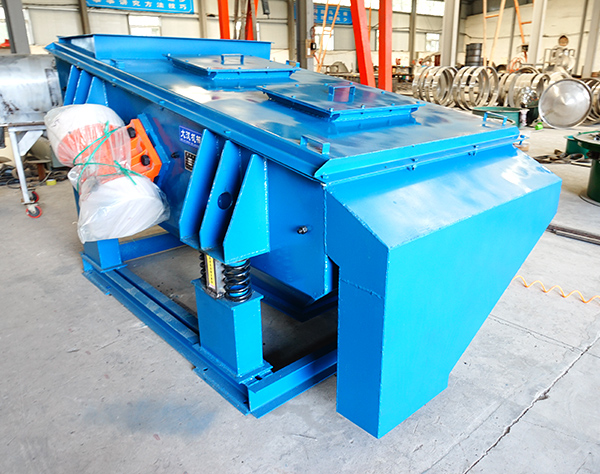

产品实拍

现场视频

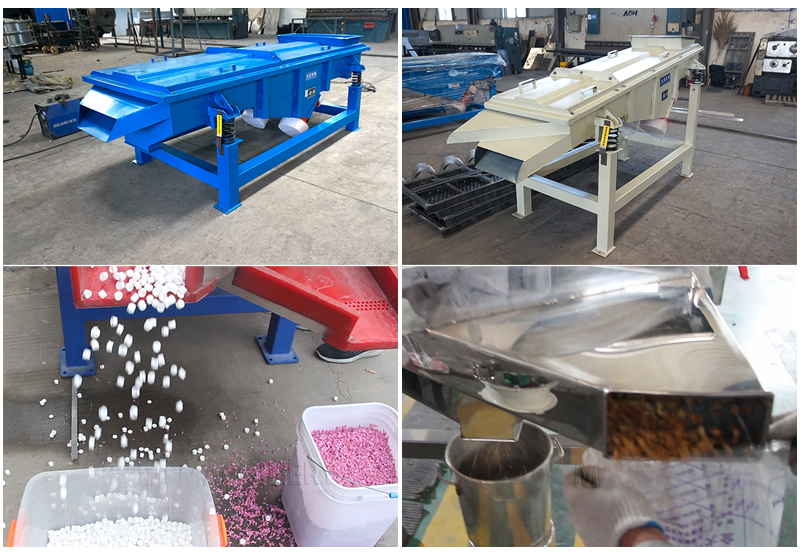

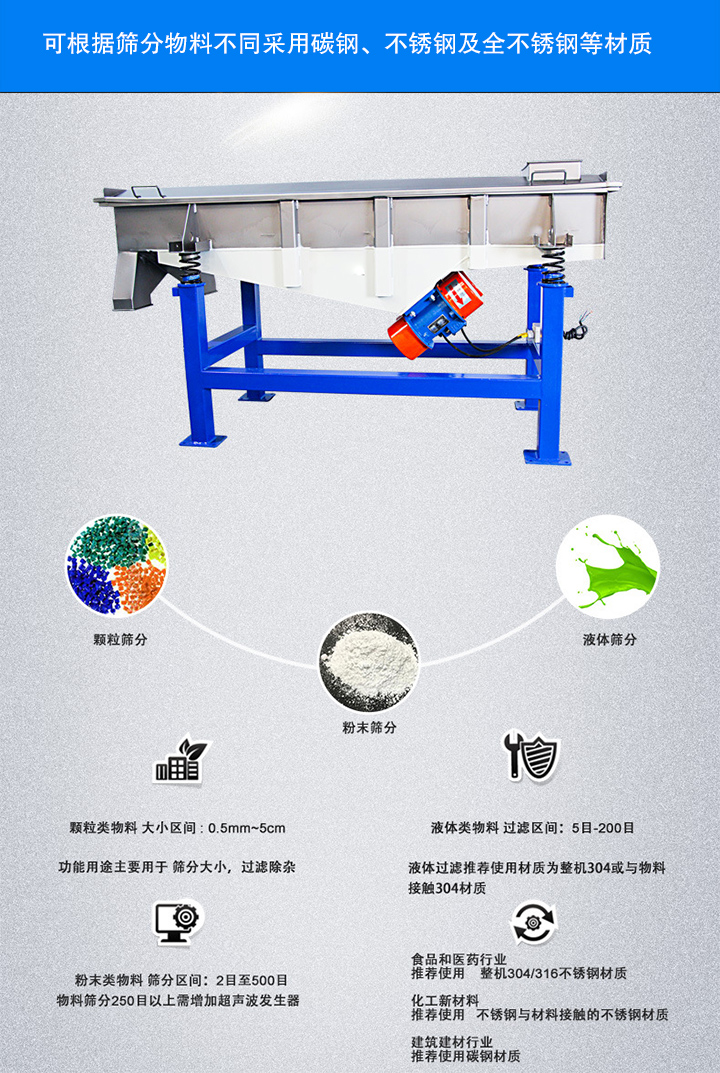

单层直线振动筛适用范围

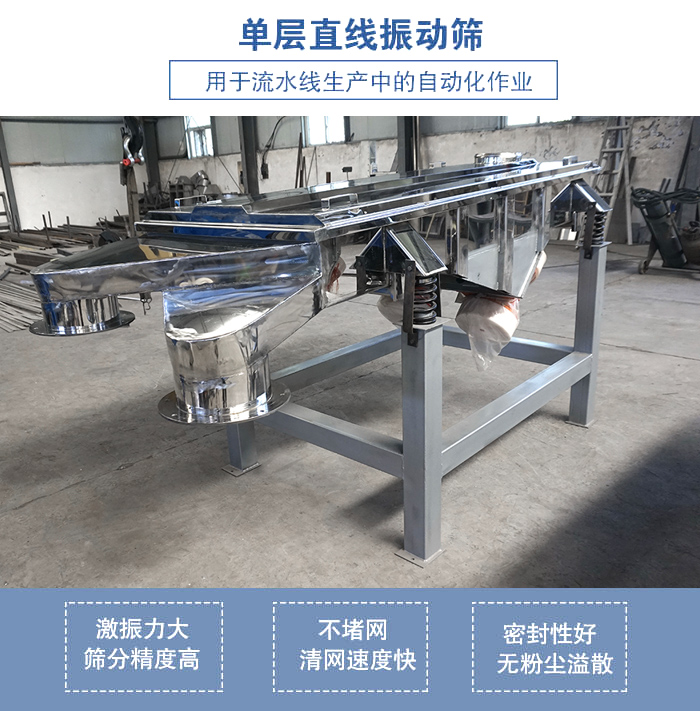

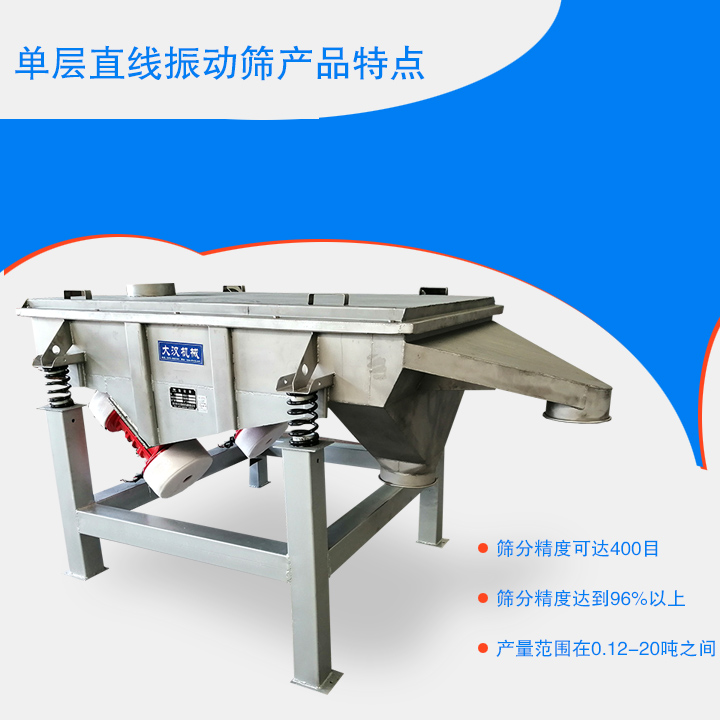

单层直线振动筛产品特点

1、1层筛网，2个出料口设计，可以快速进行除杂；

2、筛分精度可达400目，筛分精度达到96%以上；

3、全密闭结构，可以防止粉尘飞扬，减少工作噪音；

4、双电机驱动，产量范围在0.12-20吨之间；

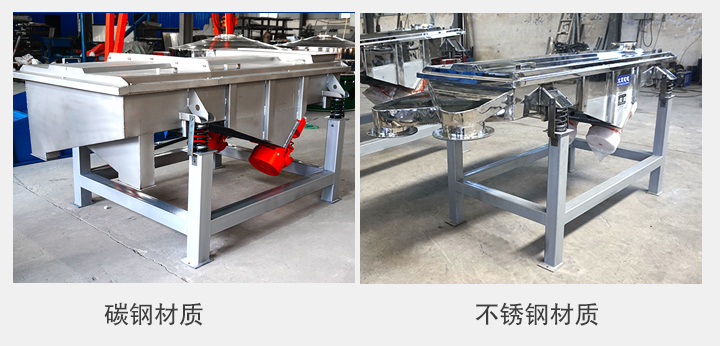

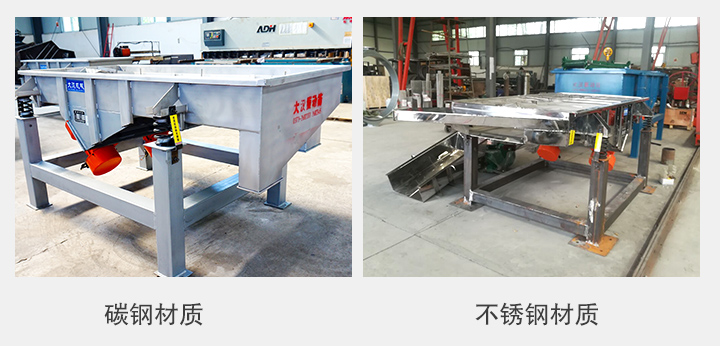

5、可根据筛分物料不同采用碳钢、不锈钢及全不锈钢等材质。

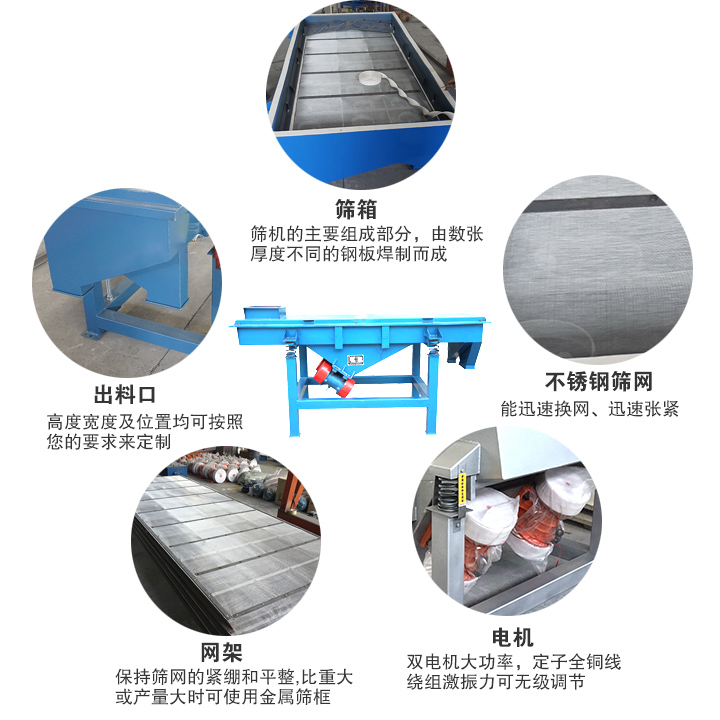

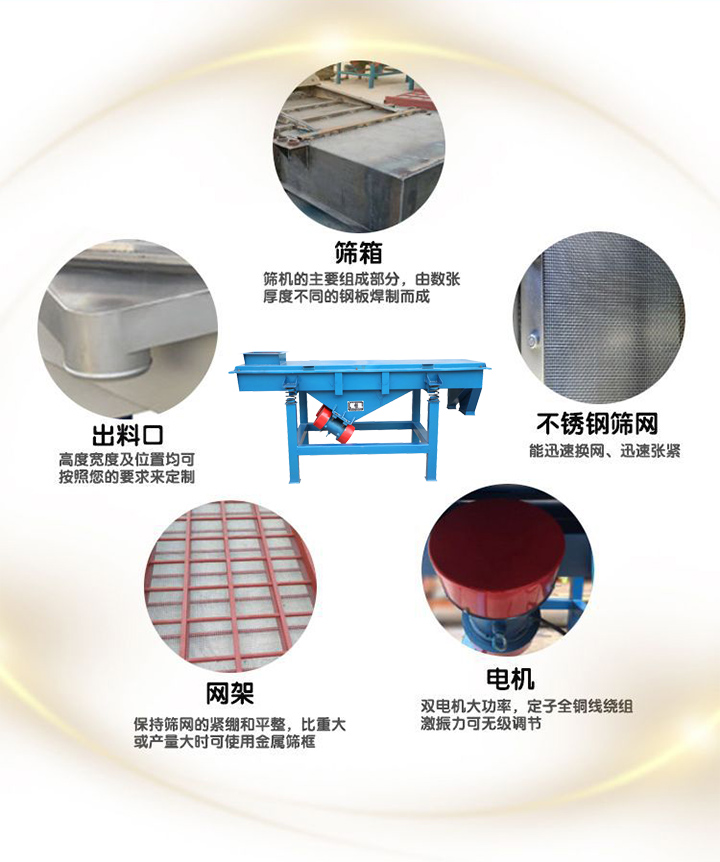

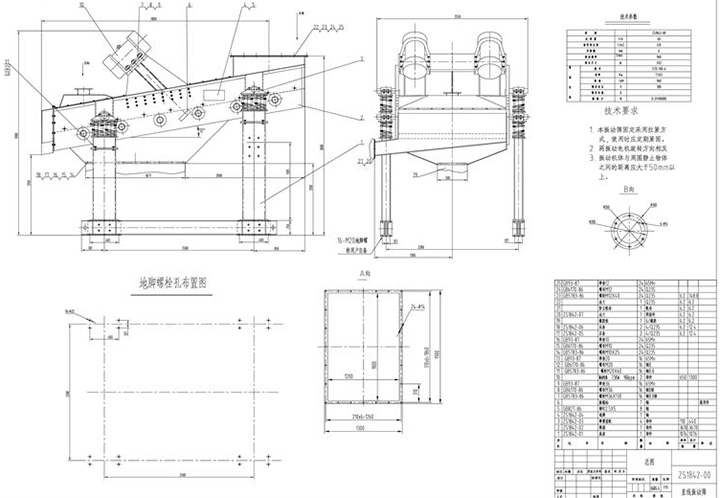

单层直线振动筛结构说明

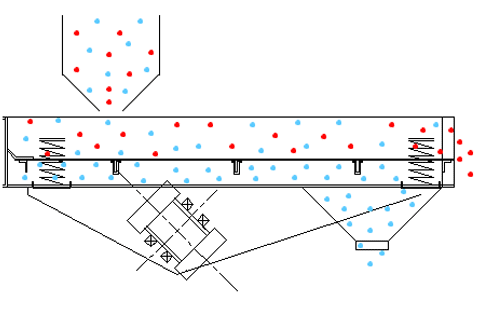

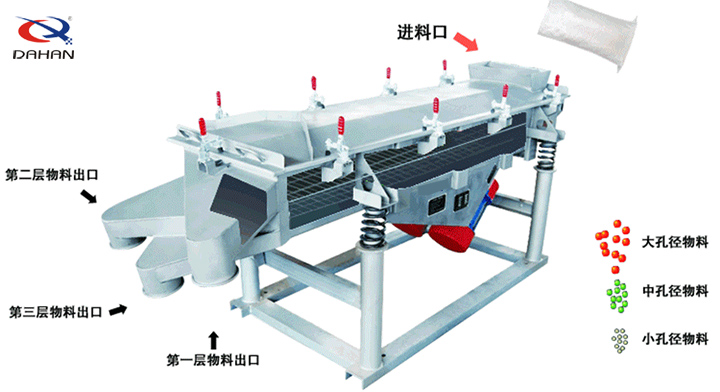

单层直线振动筛工作原理

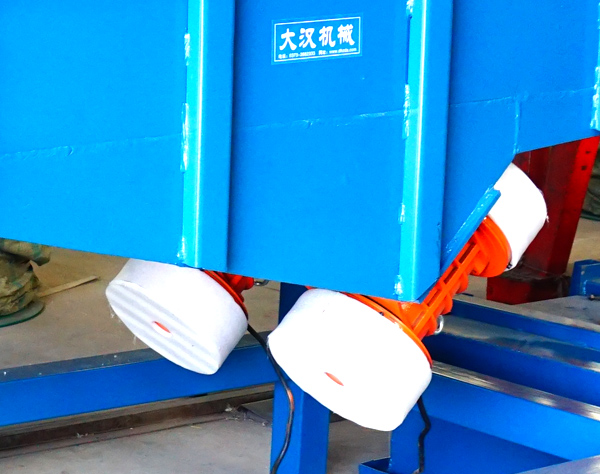

单层直线筛采为双振动电机驱动，当两台电机作同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，在激振力和物料自重力的共同作用下，使物料在筛面上被抛起向前作直线运动，从而达到筛分的目的。

单层直线振动筛技术参数

型号	筛面尺寸 (mm)	筛面层数	筛网目数	处理量 (t/h)	振次	双振幅 (mm)	电机功率 (kw)	振动方向角	外形尺寸 (长×宽×高)mm
DZSF515	500×1500	1层	2-400	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000			0.12-20			2×0.37		2140×808×848
DZSF520	500×2000			0.12-20			2×0.37		2140×808×848
DZSF525	500×2500			0.12-20			2×0.55		2750×808×938
DZSF1020	100×2000			0.11-20			2×0.55		2219×1320×960
DZSF1025	1000×2500			0.18-15			2×0.75		2269×1320×960
DZSF1030	1000×2500			0.1-20			2×1.1		3219×1340×1120
